پروفایل مسیر

نحوه ترسیم پروفایل(پروفیل طولی:خط زمین)

در صورتی که آموزشهای قبل را مطالعه نکردید، برای این مبحث میتوانید این فایل را دانلود کنید.

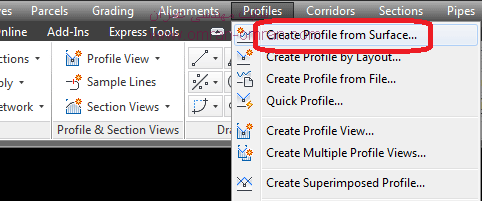

برای رسم پروفیل طولی باید دو مرحله ی ایجاد Surface و ساختن Alignment را پشت سر گذاشته باشید. حال با داشتن این دو میتوانیم بوسیله نرم افزاز، وضعیت ارتفاعی مسیر منتخب را مشخص کنیم(یا همان پروفایل را ترسیم کنیم). از منو بار(Profiles>Create profile from surface) را و یا از طریق ریبون (Home>Profiles>Create surface profile) را انتخاب کنید.

ساخت پروفیل راه

ساخت پروفایل با انتخاب الاینمنت

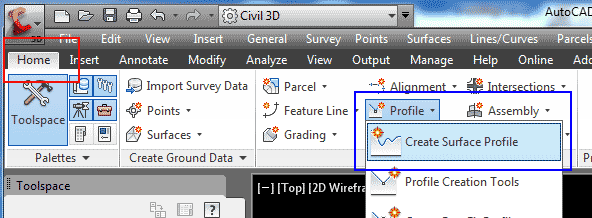

و یا از طریق منوهای Ribbon ساخت پروفایل را انتخاب کنید. به تب Home در ریبون رفته و روی Profile کلیک کنید تا لیست باز شود. روی Create Surface Profile کلیک کنید.

یا از این طریق Create Surface Profile را انتخاب کنید

یا از این طریق ریبون، Create Surface Profile را انتخاب کنید



مانند شکل زیر وارد قسمت Create Profile From Surface میشوید. روی Add کلیک کنید:

Create Profile From Surface

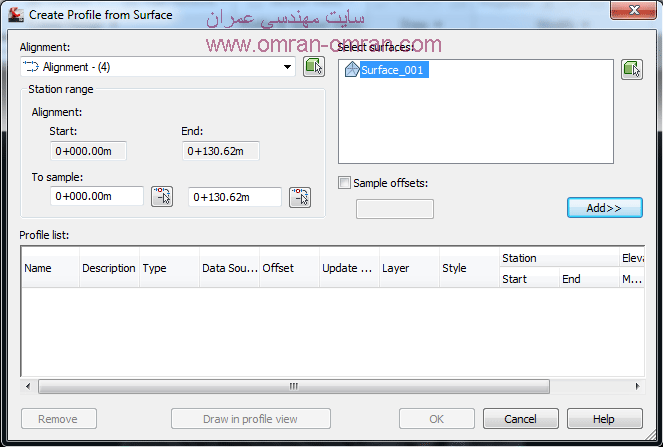

سورفیس مورد نظر را با Add به لیست اضافه کنید. و سپس روی Draw in Profile View کلیک کنید.



همانطور که در شکل مشخص است با فشردن کلید Add سورفیس مورد نظر به لیست اضافه خواهد شد. در صورتی که چند سورفیس داشتید میتوانستید همه ی سورفیس ها را هم Add کنید. در این حالت نرم افزار همه ی سورفیس ها را در پروفایل نشان میداد.

روی Draw in Profile View کلیک کنید.

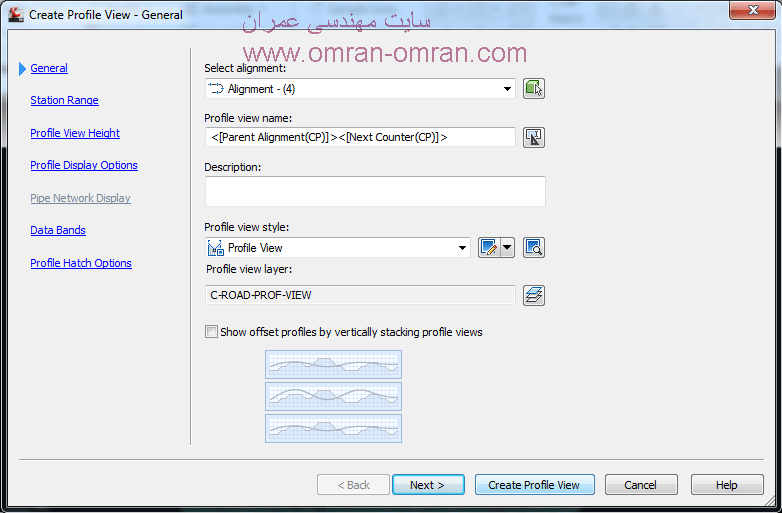

در صفحه بعد روی کلید Create Profile View کلیک کنید:

روی Create Profile View کلیک کنید

روی Create Profile View کلیک کنید

کلیک کنید: راجع به عکس بالا(قسمت Create Profile View) بیشتر بدانید.

بعد از کلیک روی Create Profile View نشانگر موس به شکل “مثبت” در می آید و کنارش نوشته ی Click Profile View Origin مشخص است. به این معنی که جایی بر روی صفحه را مشخص و کلیک کنید تا پروفایل ترسیم شود. پروفایل به شکل زیر رسم میشود:

پروفیل راه رسم شد

پروفیل راه ترسیم شد

دانلود فایل نهایی ترسیم پروفیل راه

این پروفیل راه یا پروفایل هست که ناهمواریهای زمین را در مسیر(یا الاینمنت۹ مشخص میکند. البته این شکل دارای Vertical exaggeration برابر ۱۰ هست. یعنی روی محور عمودی(یا مثلاً محور Z در دستگاه مختصات) ۱۰ برابر کشیده شده تا جزئیات ناهمواریها بیشتر دیده شود.

در این قسمت در مورد تنظیمات و تغییر بزرگنمایی بیشتر بدانید.
