Edit view style برای پروفایل

در این بخش توضیحاتی در رابطه با Edit view style برای پروفایل ارائه میشود. این پروفایلی است که در مراحل قبل ترسیم کردیم:

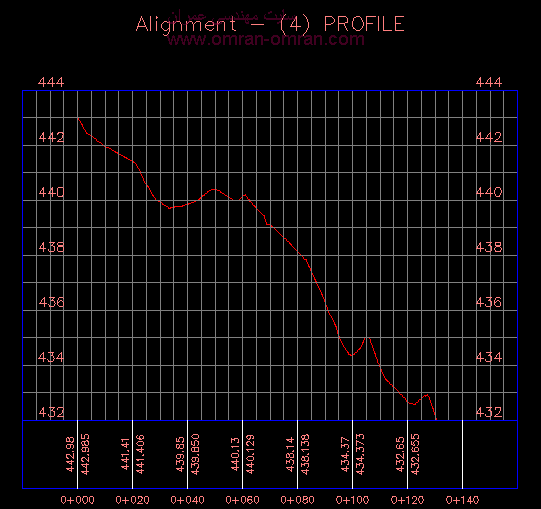

پروفایل ترسیم شده در مرحله ی قبل
پروفایل ترسیم شده در مرحله ی قبل بدون اعمال تغییرات



همانطور که قبلاً هم گفته شد Vertical exaggeration این پروفایل 10 است. بدین معنی که فقط محور عمودی 10 برابر بزرگتر نشان داده شده است. روی گریدبندی پروفایل یک کلیک بکنید تا Select شود. سپس روی همان گریدبندی “رایت کلیک” کنید و مانند شکل زیر روی Edit profile view style کلیک کنید:

تنظیمات ظاهر پروفایل
تنظیمات ظاهر پروفایل



بعداز کلیک این قسمت باز میشود:

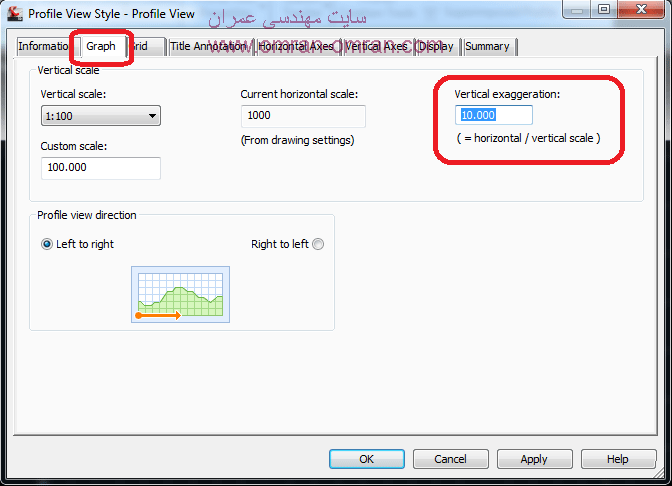

تنظیمات بزرگنمایی یا Exaggeration
تنظیمات بزرگنمایی یا Exaggeration

روی تب Graph کلیک کنید. سپس به سمت راست دقت کنید که نوشته شده: Vertical exaggeration . میتوانید بزرگنمایی عمودی را به حالت عادی برگردانید. بدین صورت که 10 را پاک کرده و به جای آن 1 بگذارید. سپس روی OK کلیک کنید تا تغییرات اعمال شود:

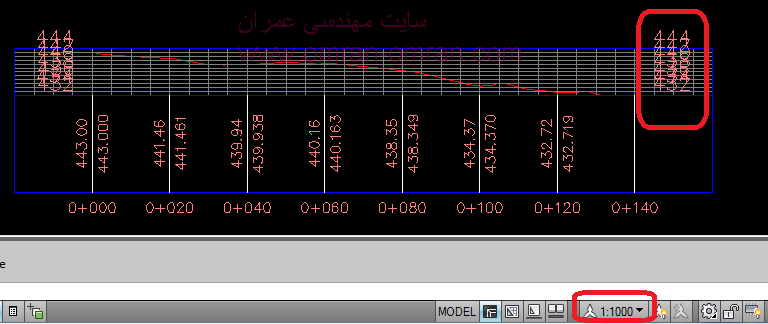

گراف همراه با تغییرات در بزرگنمایی
گراف همراه با تغییرات در بزرگنمایی



برای درست کردن مشکل در هم رفتگی اعداد سمت راست پروفایل میتوانید روی 1:1000 در پایین صفحه که با مستطیل قرمز مشخص شده کلیک کنید و مقدار آن را کمتر کنید. تغییر این مقیاس تاثیری روی مقیاس نقشه در موقع پرینت نخواهد داشت. میتوانید به دلخواه آن را تغییر دهید.

برمیگردیم به Edit Profile View Style و اینبار به تب Display

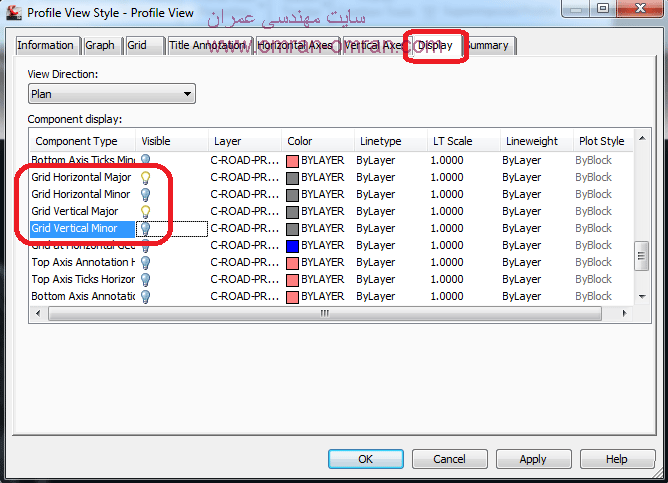

تنظیمات Display و گریدبندی
تنظیمات Display و گریدبندی



این قسمت مشابه Layer Properties در اتوکد میباشد که قبلاً در اینجا توضیح داده شده است. با این تفاوت که در اینجا فقط میتوانید لایه های مختلف پروفایل را خاموش و روشن کنید.

لایه های Grid Horizontal Minor و Grid Vertical Minor را خاموش کرده و بعداز خاموش کردن این لایه ها پروفایل مشابه شکل زیر میشود. توجه داشته باشید که در شکل زیر Vertical exaggeration=10 است.

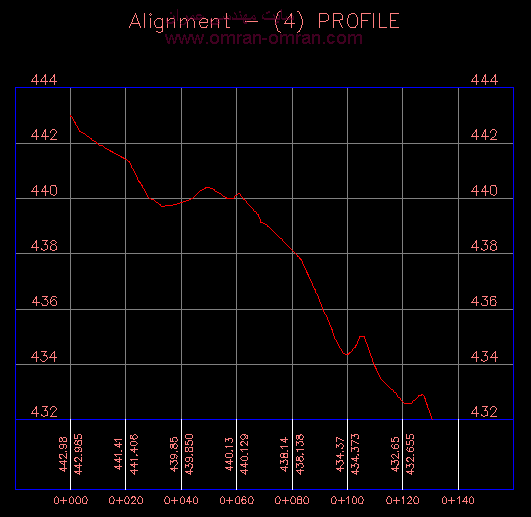

شکل نهایی با بزرگنمایی 10
شکل نهایی با بزرگنمایی 10

شما میتوانید به بقیه ی تب ها هم سری بزنید و تنظیمات را به دلخواه عوض کنید…
