آماده سازی توپوگرافی قبل از شروع کار

برای شروع: فایل عادی را از اینجا دانلود کنید Surface

حال برای تبدیل این فایل به فرمت مخصوص Civil3D ، نرم افزار Civil3D را باز کنید و فایل دانلود شده در بالا را در آن بارگذاری کنید. حال باید یک فایل خالی با استانداردهای Civil3D هم باز کنیم و محتویات فایل بالا را روی فایل خالی کپی کنیم.

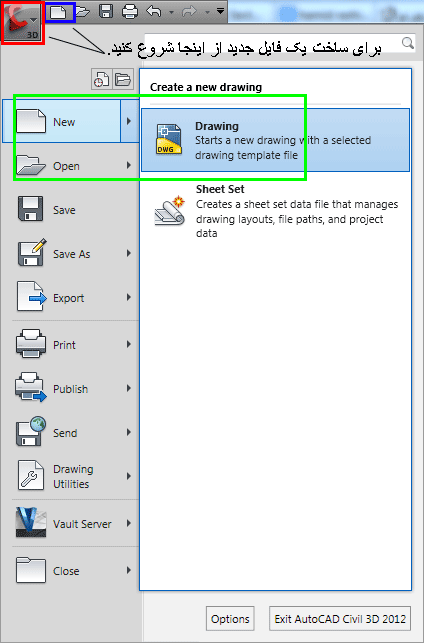

برای باز کردن یک فایل جدید، مطابق شکل روی قسمتی که با کادر قرمز مشخص شده کلیک کنید و سپس روی New و Drawing کلیک کنید. و یا روی قسمتی که با کادر آبی در قسمت Quick Access Toolbar مشخص شده است کلیک کنید.

برای باز کردن یک فایل جدید مطابق شکل عمل کنید.
برای باز کردن یک فایل جدید مطابق شکل عمل کنید.

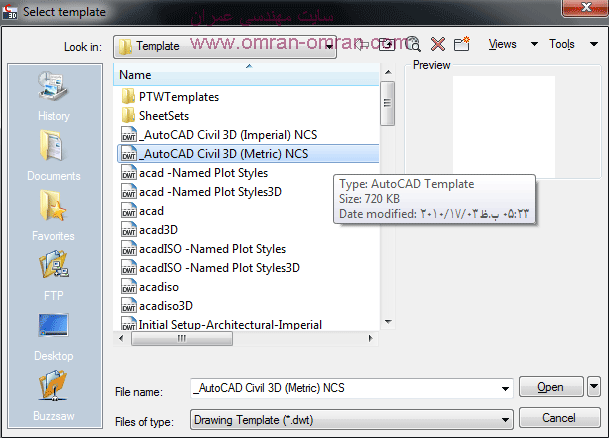

از صفحه ی باز شده AutoCAD Civil 3D (Metric) NCS را انتخاب کنید:

انتخاب فایل Civil3d metric
انتخاب فایل Civil3d metric



حال دو فایل باز شده داریم. اولی یک فایل عادی، شامل خطوط توپوگرافی که از بالا دانلود کردیم و دومی که از طریق Drawing>New بدست آمده. ( توجه داشته باشید با Ctrl+Tab میتوانید خیلی سریع پنجره هر یک از این دو فایل را عوض کنید. یا اینکه از طریق Menu Bar>Windows این کار را انجام دهید.

حال فایل اول با نام “Topo” را باز کنید. با Ctrl+A یا با Select کردن، کل توپوگرافی را Select کنید.

سپس توسط Ctrl+C یا با رایت کلیک و انتخاب گزینه ی Clipboard>Copy کل توپوگرافی را کپی کنید.

حالا باید برگردید به فایل New و توپوگرافی را Paste to original cordinate کنید. با رایت کلیک و انتخاب Clipboard>Paste to original cordinate این کار را انجام دهید. گاهی این گزینه بی دلیل غیر فعال میشود. اگر برای شما هم این مشکل پیش آمد از طریق Menu bar میتوانید Paste to original cordinate را انجام بدهید.(اگر منوبار را پیدا نمیکنید، اینجا کلیک کنید) برای این کار از منو بار بالا این را انتخاب کنید: Edit>Paste to original cordinate

اگر همچنان خطوط را در صفحه نمیبینید یک “Z” و بعد Enter و بعد “E” و دوباره Enter بزنید.

Z
Enter
E
Enter

با اینکار اتوکد تنها محدوده ی خطوط کپی شده را نمایش میدهد.
حالا این فایل را با یک اسم جدید ذخیره کنید. یا میتوانید از لینک زیر فایل نهایی این قسمت را دانلود کنید.

برای دانلود فایل نهایی اینجا کلیک کنید



نویسنده: سهند فرشادمنش

نویسنده بخش راهسازی و آموزش نرم افزار Civil3D دانش آموخته مقطع کارشناسی رشته ی عمران – دانشگاه گیلان

28 دیدگاه برای “آماده سازی توپوگرافی قبل از شروع کار”

  1. سلام مهندس خسته نباشید.
    یه فایل توپوگرافی برای پروژه دارم تمام کارهایی رو که گفتید و تو سایت هست انجام دادم اما تو پروفیل طولی خط زمین رسم نمیشه خطوط همه دارای کد ارتفاعی هستند اما بازم رسم نمیشه ولی خط هر منحنی میزان که دارای یک ارتفاع هست بصورت چند تیکه هستند و یک خط نیست شاید مشکل از اینجا باشه فایل هم براتون میفرستم ممنون میشم راهنمایی کنید.با تشکر از سایت خوبتون.

  2. با سلام
    من یک فایل توپوگرافی با فرمت txt دارم میخوام محاسبه حجم کنم البته نقاط ایمپورت کردم (هردو سطح اولیه و ثانویه با گروه بندی ) اما مراحل بعدی رو نمیدونم.لطفا راهنمایی ام کنید.

  3. سلام خسته نباشید یه مشکلی که من همیشه در وارد کردن نقاط به لند یا سیویل دارم اینه که نقاط دقیقا به صورت آینه ای میفتن و شکل دقیق هست ولی برعکس ممنون می شم اگه راهنمایی کنید

  4. مهندس جان یه پیشنهاد
    شما یه پروزه بدین به همراه نقاط اجباری و….
    و کاربران هم اونو انجام بدن هرجا مشکل خوردیم از شما کمک میکیریم و در اخر هم یه پروزه اماده از کاربران تقدیم شما میشه.منتظر جوابتون هستم.

  5. با سلام وتشکر از سایت فوق العادتون
    راستش توپو گرافی من کد ارتفاعی نداره.و همه کارایی که گفته بودین رو انجام دادم ولی بازم خرابه.با اینکه تعداد خطوط تراز خیلی زیاده ولی حتی با properties هم نمیشه براش کد ارتفاعی تعریف کرد.بخدا مشکلم فوریه فایلو براتون میفرستم اگه بتونین راهنماییم کنید ممنون میشم.راستی با civil 2012 کار میکنم و موقع باز کردن همین فایل eror زیرو میده
    this drawing was created with anew version of civil 3d. all entities created by civil 3d within the drawing are in a proxy state. additionally all commands and displays of civil 3d are disabled for this drawing.

  6. سلام و واقعا ممنون از آموزشاتون
    مشکلی که من دارم اینه که فایل dwg باز نمیشه تو civil.فرمتشم عوض کردم بازم نشد
    ورژن کدم2007 و سیویلم2013
    خواهش میکنم زود جواب بدید ممنوووون

  7. با سلام خدمت شما و ممنون از راهنمایی های خوبتون
    من یه فایل تپوگرافی دارم که ظاهرا خطوط توپوگرافی اون فاقد ارتفاع میباشن.و هرچه گشتم نتونستم متنی پیدا کنم که کمکم کنه.پروژمو باید زود تحویل بدم اگه بتونید کمکم کنید لطف بزرگی در حقم کردین
    بازم ممنون از سایت خوبتون

  8. سلام خسه نباشی مهندس
    یه سوال من وقتی نقاط رو وارد میکنم و یا وقتی توپوگرافی وارد میکنم داخل نرم افزار به صورت یک شکل یک پارچه تعریف میشه و اصلا نقاط رو جدا از هم انتخاب نمیکنه یا وقتی پروفیل وارد میکنم به صورت یک پارچه نمایش میده چوری میشه مجزا بشه خطوط
    ممنون

    1. برای هر ارور در پنجره ی ریپورت آن مشکل را بررسی کنید. این مشکلات عموماً مربوط به ایرادات خطوط توپوگرافی میشود. (برای مثال یک نمونه ی ارور وقتی پیش می آید که دو خط از توپوگرافی یکدیگر را قطع میکنند.)

  9. با سلام.
    از آموزش های خوبتون خیلی ممنونم.واقعاً عالی بود.
    من به مشکل زیر برخورد کردم:
    دقیقاً طبق آموزش شما پیش رفتم ولی در هنگام ترسیم پروفیل طولی خط زمین ترسیم نمی شود.یعنی جدول پروفیل طولی بهمراه ارتفاعات و کیلومتراژ آن ترسیم شده ولی خط زمین درون پروفیل ترسیم نمی شود.
    البته شایان ذکر است که این مشکل برای فایل هایی که از اینترنت دانلود می کنم وجود دارد ولی برای فایل آموزشی شما (که لینک آن در آموزش آورده شده) این مشکل وجود ندارد.
    با تشکر از اینکه وقتتون رو صرف حل مشکلات ما می کنید.

    1. خطوط توپوگرافی فایل هایی که فرستادید فاقد ارتفاع میباشد. یعنی از نظر نرم افزار، شما روی یک سطح صاف پروفیل خود را ترسیم میکنید. به همین دلیل پروفیل طولی ترسیم نمیشود. به انتهای این آموزش مراجعه کنید. نحوه ی بررسی خطوط توپوگرافی آورده شده است.

  10. فایل رو به جای استفاده از Autocad، از خود نرم افزار Civil3D به فرمت dxf تبدیل کردم و مشکلم حل شد.
    ورژن نرم افزارم: Civil3D 2012 و Auticad 2011

    الان مشکلم اینه که نقشه ای که از سازمان نقشه برداری گرفتم موقع Paste to original cordinate ارتفاعش بهم نمیریزه، اما وقتی پلی لاین میکشم و بهش ارتفاع میدم، موقع کپی، کلاً ارتفاعش عوض میشه.

    ممنون، همیشه پایدار باشید.

    1. در موقع Paste کردن پلی لاین، Snap را خاموش کنید(با فشردن F3) تا هیچ نقطه ای را نگیرد. پلی لاین دارای این خاصیت است که تراز ارتفاعی خط یا نقطه ای که در موقع Paste به آن متصل میشود را میگیرد. در صورتی که تعداد زیادی پلی لاین را کپی کنید، تمام این خطوط به همان نسبت تغییری که در خط اول(خطی که با Snap به خط یا نقطه ی جدید متصل میشود) ایجاد می شود، تغییر تراز می دهند.

  11. با سلام و تشکر از آموزش های عالی تون.
    من نقشه اتوکدم تو محیط civil کپی نمیشد نگاه کردید و گفتید :

    (فایلتون مشکلی که داشت این بود که از نوع Educational format بود. برای اینکه از این حالت خارج شود، ابتدا با فرمت DXF فایل را ذخیره کنید. اتوکد را ببندید و دوباره باز کنید. و فایلی که با پسوند جدید ذخیره کردید را مجدداً باز کنید تا از حالت Educational format خارج شود.)

    الان من مشکلی که دارم اینه که هیچکدوم از فایل های اتوکدم تو محیط civil کار نمیکنن فایل dxf هم همینطور اما نقشه که شما برام درستش کردید کار میکنه. میشه بگید چیکار باید بکنم؟

    ببخشید طولانی شد مشکل دیگه هم که دارم اینه که در اتوکد polyline میکشم و از پروپرتیز برای خط elevetion میدم اما موقع کپی به صفحه دیگه همه ارتفاع هایی که دادم عوض میشه باید چیکار کنم که اینجوری نشه؟

    ممنون از شما

    1. منظور شما این هست که فایل ها اصلاً باز نمیشود؟ لطفاً کمی بیشتر توضیح دهید دقیقاً چه مشکلی پیش می آید؟ و همچنین بفرمایید نرم افزارتون چه ورژنی هست؟

      برای کپی کردن پلی لاین و هر آبجکت دیگری در Civil3D از Paste to original cordinate استفاده کنید. در همین آموزش به این موضوع اشاره شده است. مجدداً مطالعه بفرمایید.
