پروژه ساختمان فولادی 1 – قسمت چهارم

معرفی مقاطع به نرم افزار:

حال باید مقاطعی را به نرم افزار معرفی کنیم تا نرم افزار بر طبق آنها آنالیز خود رو انجام دهد.

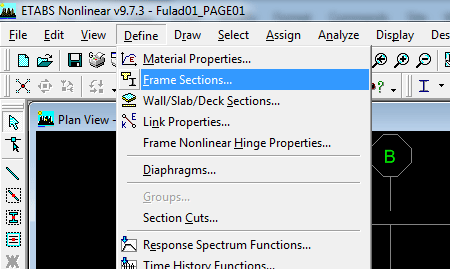

در اولین گام مقطع 2UPN80 را برای بادبندها تعریف میکنیم. مطابق شکل از منوی Define وارد قسمت Frame Sections بشوید.

به اینجا بروید: Define>Frame Sections
به اینجا بروید: Define>Frame Sections



همانطور که در شکل مشخص است پنجره Define Frame Properties باز شده است.

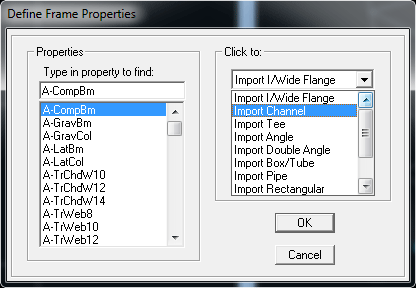

روی فلش کوچک Import I/Wide Flange کلیک کرده و از لیست Import Channel را انتخاب کنید تا صفحه ی Browse باز شود.

از لیست سمت راست Import Channel را انتخاب کنید.
از لیست سمت راست Import Channel را انتخاب کنید.

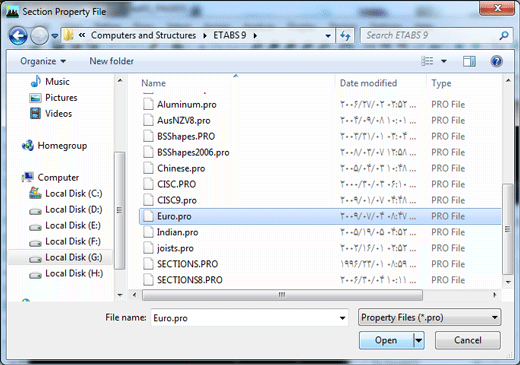

نرم افزار از شما میخواهد مسیر فایلی با پسوند Pro را مشخص کنید. به مسیر نصب نرم افزار بروید و مطابق شکل فایل Euro.pro را انتخاب کنید. این فایل حاوی مقاطع مختلف طبق استاندارد اروپا است.

مسیر نصب نرم افزار را پیدا کرده و فایل Euro.pro را باز کنید.
مسیر نصب نرم افزار را پیدا کرده و فایل Euro.pro را باز کنید.

از لیستی که باز شده مقطع UPN80 را انتخاب کرده و روی Ok کلیک کنید. در مراحل بعدی با ترکیب دو عدد از UPN80 مقطع جفت ناودانی مورد استفاده در مهاربند را خواهیم ساخت.

از لیست باز شده UNP80 را انتخاب کنید.
از لیست باز شده UNP80 را انتخاب کنید.

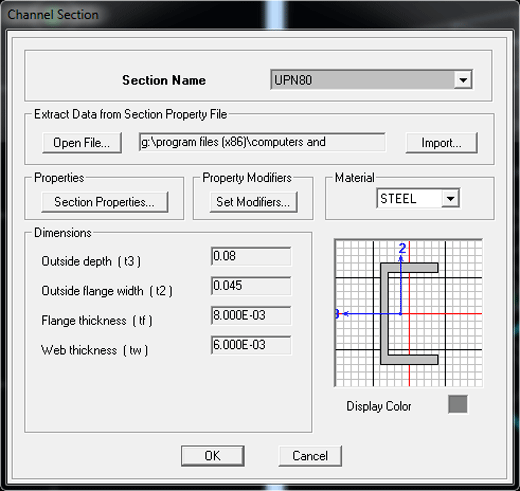

این جدول مشخصات UNP80 است . با کلیک بر روی Ok آن را ببندید.

جدول مشخصات UNP80. روی Ok کلیک کنید.
جدول مشخصات UNP80. روی Ok کلیک کنید.

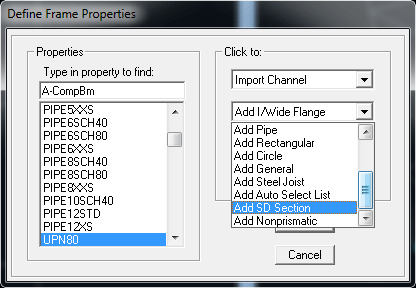

حال دوباره در سمت راست پنجره Define Frame Properties روی دومین فلش کلیک کرده و از لیست Add SD Section را انتخاب کنید.
توجه داشته باشید لیست بالا برای Import کردن یک مقطع و لیست پایین برای Add کردن یا ساختن یک مقطع جدید است.

ساختن یک مقطع در ETABS وقتی در لیست موجود نیست
از لیست دوم سمت راست Add SD Section را انتخاب کنید.

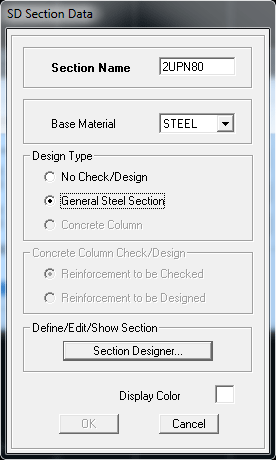

جزئیات پنجره باز شده را مطابق شکل تغییر دهید. و روی Section Designer کلیک کنید.

جدول را مطابق شکل کامل کنید و روی Section Designer کلیک کنید.
جدول را مطابق شکل کامل کنید و روی Section Designer کلیک کنید.

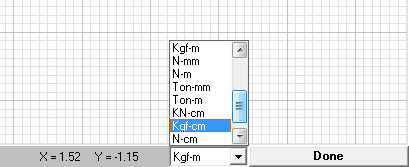

برای ساختن مقطع 2UNP80 به دقت بیشتر از “متر” نیاز داریم. پس از پایین صفحه، سمت راست، روی قسمت انتخاب واحد کلیک کنید و از لیست Kgf-cm را انتخاب کنید. حال با دقت سانتیمتر به ساختن مقطع جفت ناودانی مشغول میشویم.

واحد را به Kgf-cm تغییر دهید.
واحد را به Kgf-cm تغییر دهید.

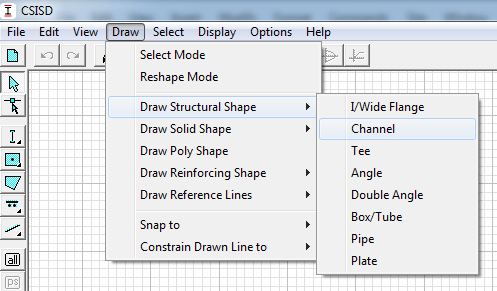

از نوار منوی بالا مطابق شکل به
Draw>Draw Structural Shape>I/Wide Flange
رفته و دو بار روی صفحه کلیک کنید تا مطابق شکل بعد دو عدد ناودانی ظاهر شود.

از Draw>draw Structural Shape ناودانی(Channel) را انتخاب و دو بار روی صفحه کلیک کنید.
از Draw>draw Structural Shape ناودانی(Channel) را انتخاب و دو بار روی صفحه کلیک کنید.

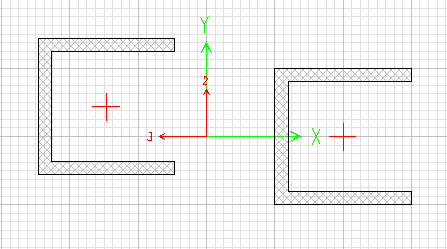

پس از دو بار کلیک و رسم دو عدد ناودانی، حال باید مشخصات آنها را تغییر دهیم.
یک بار Esc را بزنید تا نشانگر به حالت فلش در بیاید. بر روی یکی از ناودانی ها کلیک راست کنید تا پنجره مشخصات آن باز شود.

روی یکی از ناودانی ها کلیک راست کنید.
روی یکی از ناودانی ها کلیک راست کنید.

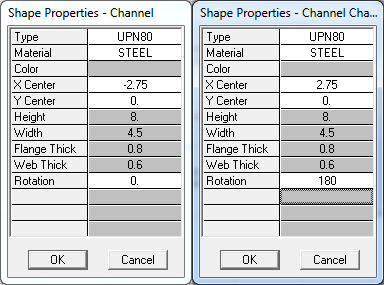

پس از کلیک راست بر روی هر کدام از ناودانی ها جدولی مطابق جداول روبرو باز می شود. مشخصات هر کدام از ناودانی ها را مطابق یکی از جداول روبرو تغییر دهید و بر روی اوکی کلیک کنید.

مشخصات ناودانی چپ و راست
مشخصات ناودانی چپ و راست

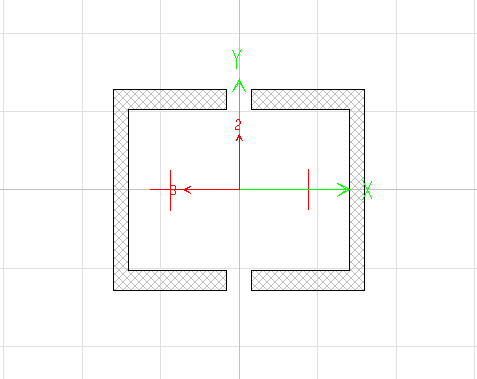

در نهایت شکل جفت ناودانی باید به صورت مقابل باشد. البته ما توسط نوار ابزار بالا روی شکل خود Zoom کرده ایم.

با کلیک بر روی Done در سمت راست و پایین صفحه، از قسمت Section Design خارج شوید.

در نهایت این شکل جفت ناودانی است. روی Done در سمت راست، پایین صفحه کلیک کنید.
در نهایت این شکل جفت ناودانی است. روی Done در سمت راست، پایین صفحه کلیک کنید.

با دوباره کلیک روی ok پنجره های باز را ببندید و فایل خود را Save کنید.



قسمت قبلی>>> قسمت سوم

ادامه آموزش>>> قسمت پنجم

پروژه ساختمان فولادی ۱ – قسمت سوم

در قسمت قبل محاسبات دستی بارگذاری و محاسبه ضریب زلزله و همچنین شروع مدل سازی با نرم افزار ای تبز (Etabs) انجام شد. در ادامه مصالح مصرفی و مقاطع مورد نیاز به نرم افزار معرفی میشود.
معرفی مصالح به نرم افزار:

فایل آماده شده در پایان قسمت قبل – دانلود

پسورد فایل : www.omran-omran.com
فایلی که از قسمت قبل آماده کرده اید را با Etabs باز کنید و از نوار منوی بالا روی قسمت Define و سپس روی Material Properties کلیک کنید.

به اینجا بروید: Define>Material Proprties
به اینجا بروید: Define>Material Proprties

از پنجره باز شده مصالح CONC را انتخاب کرده و روی Modify/Show Material کلیک کنید تا مشخصات مصالح بتنی را در صورت لزوم تغییر دهید.

مواد CONC را انتخاب و روی Modify/Show Material... کلیک کنید.
مواد CONC را انتخاب و روی Modify/Show Material… کلیک کنید.



در پنجره ی باز شده مشخصات بتن را مطابق شکل تغییر دهید. این مشخصات در آینده به مقاطع و سازه ی پروژه نسبت داده خواهد شد. و نرم افزار از این مشخصات برای محاسبات خود استفاده خواهد کرد.
وزن مصالح را برابر 0 در نظر گرفتیم تا وزن سقف را خودمان به صورت بار وارد کنیم.
بر روی Ok کلیک کنید تا به پنجره Define Materials باز گردید.

مشخصات مصالح بتنی را مطابق شکل وارد کنید.
مشخصات مصالح بتنی را مطابق شکل وارد کنید.

اینبار Steel را انتخاب کرده و روی Modify/Show Materials کلیک کنید.

مواد STEEL را انتخاب و روی Modify/Show Material... کلیک کنید.
مواد STEEL را انتخاب و روی Modify/Show Material… کلیک کنید.



همانند دفعه ی قبل مشخصات را مطابق شکل وارد کنید و Ok بزنید. پنجره ی بعدی (Define Materials) را نیز با کلیک روی Ok ببندید.

مشخصات مصالح فولادی را مطابق شکل وارد کنید.
مشخصات مصالح فولادی را مطابق شکل وارد کنید.

معرفی مصالح انجام شد. فایل را Save کنید.
قسمت قبلی>>> قسمت دوم

ادامه آموزش>>> قسمت چهارم



پروژه ساختمان فولادی ۱ – قسمت دوم

مدل سازی با نرم افزار Etabs:

نرم افزار ایتبز را باز کنید. بر روی File و سپس New Model کلیک کنید. پیشنهاد میشود از ورژن 9.7.3 این نرم افزار استفاده کنید، تا از هرگونه اختلاف بین نرم افزار ما و شما جلوگیری شود.
(برای بهترین حالت استفاده از مطالب سایت بهتر است صفحه ی سایت را در یک سمت مانیتور و صفحه ی Etabs را در طرف دیگر قرار دهید و مطابق دستور العمل سایت پیش بروید.)
برای دانلود ورژن 9.7.3 کلیک کنید.(آماده نیست)

ایجاد مدل جدید
ایجاد مدل جدید در نرم افزار Etabs

مطابق شکل بر روی گزینه No کلیک کنید. توسط گزینه های دیگر میتوان از پیش فرضهای برنامه استفاده کرد.

آماده سازی مدل در ایتبز
آماده سازی مدل در ایتبز

با انتخاب No جدول روبرو باز میشود. قبل از هر تغییری از قسمت Units واحد را از Kip-in به Kgf-m تغییر دهید. حال مطابق شکل اعداد داخل جدول را تغییر دهید.

تنظیمات گرید بندی اولیه و ساخت مدل
تنظیمات گرید بندی اولیه و ساخت مدل

بعداز کلیک بر روی Ok دو پنجره باز میشود. پنجره ی سمت راست شکل سه بعدی سازه، و پنجره ی سمت چپ شکل پلان را نمایش می دهد.

تشکیل شکل سه بعدی و دو بعدی سازه
تشکیل شکل سه بعدی و دو بعدی سازه



حال از پایین صفحه سمت راست واحد را از Kip-in به Kgf-m تغییر دهید. (البته در صورتی که kgf-m نبود)

تغییر واحد از Kip-in به Kgf-m
تغییر واحد از Kip-in به Kgf-m

مطابق شکل بر روی یکی از پنجره ها کلیک راست کنید و سپس بر روی Edit Grid Data کلیک کنید تا فواصل بین خطوط در راستای محورهای X و Y را با دقت بیشتری تنظیم کنیم.

تنظیم دوباره ی گریدبندی با دقت بیشتر
تنظیم دوباره ی گریدبندی با دقت بیشتر

در پنجره باز شده بر روی Modify/Show System کلیک کنید تا جدول زیر باز شود.

بر روی Modify/Show System کلیک کنید
بر روی Modify/Show System کلیک کنید

در این جدول Gridهایی را که در اولین جدول تعریف کرده بودیم دوباره تعریف میکنیم. با اینکار در مراحل بعدی مدلسازی، فواصل تیرها و ستونها مطابق پلان معماری خواهد بود. اعداد را مطابق شکل وارد کنید و بر روی Ok کلیک کنید. قبل از وارد کردن اعداد دقت داشته باشید در قسمت Units واحد Kgf/m تنظیم شده باشد.

تغییرات گرید بندی
اعداد را مطابق شکل وارد کنید.

قبل از ادامه کار از قسمت File>Save as مدل خود را ذخیره کنید.

مدل را ذخیره کنید.
مدل را Save کنید

حال همانند قبل با کلیک راست بر روی یکی از پنجره ها اینبار به قسمت Edit Story Data وارد شوید. در این قسمت فواصل بین طبقات را با دقت بیشتری مشخص میکنیم.

نحوه ورود به قسمت Edit Story Data
با کلیک راست ماوس به قسمت Edit Story Data وارد شوید

در جدول Story Data تنها ارتفاع طبقه چهارم(Story4) را برابر 2.2 تغییر دهید. بر روی Ok کلیک کنید.

ارتفاع طبقات را در این قسمت تغییر دهید
مطابق شکل جدول را کامل کنید. دقت کنید قسمت Units برابر واحد Kgf-m باشد.



در نهایت گرید بندی کامل شده و مدل مطابق شکل روبرو خواهد بود. ترسیم تیرها و ستونها بر روی این گریدبندی انجام خواهد شد. البته قبل از ترسیم کامل مدل به تعریف مقاطع تیرها و ستونها و همچنین مصالح مورد نیاز و نوع بارگذاری خواهیم پرداخت.

گرید بندی و تعیین ابعاد کامل شد. مدل خود را ذخیره کنید
این مرحله کامل شد. مدل خود را Save کنید.

مدل خود را Save کنید.
قسمت قبلی>>> قسمت اول

ادامه آموزش>>> قسمت سوم



پروژه ساختمان فولادی 1 – قسمت اول

سازه ی این بحث یک ساختمان سه طبقه فولادی با کاربری مسکونی است. در سمت شمال و جنوب دارای دیوار نمادار و پنجره و در سمت شرق و غرب دارای دیوار بدون نما است که در این سمت از بادبند ضربدری برای باربری بارهای جانبی استفاده شده است. محل احداث ساختمان در منطقه ای با خطر نسبی زلزله خیلی زیاد و نوع خاک درجه دو در نظر گرفته شده است. برای بارگذاری از مبحث ششم مقررات ملی ساختمان و برای بارگذاری جانبی از آیین نامه 2800 ویرایش سوم استفاده شده است.

دانلود فایلهای پروژه فولاد “شماره یک”(فایل هنوز آماده نیست)



نقشه های معماری:

برای لود شدن سریعتر، فقط پلان تیپ طبقات دراین صفحه به نمایش در آمده است:

نقشه تیپ طبقات پروژه فولاد 1
نقشه تیپ طبقات پروژه فولاد 1

دانلود تمام نقشه های معماری در یک فایل زیپ

پسورد فایل : www.omran-omran.com
فایل کامل اتوکد نقشه های معماری پروژه 1 را از اینجا دانلود کنید



مصالح مصرفی:

برای مصالح مصرفی از فولاد با تنش تسلیم 2400 و مقاومت نهایی 3600 کیلوگرم بر سانتیمتر مربع استفاده شده است. مدول الاستیسیته ی فولاد 2.06X10^6 در نظر گرفته شده است.
بتن با مقاومت فشاری 210 کیلوگرم بر سانتیمتر مربع و مدول الاستیسیته ی 2.18X10^5 در نظر گرفته شده است.
مقاومت تسلیم میلگردهای طولی و خاموت ها 3000 کیلوگرم بر سانتیمتر مربع در نظر گرفته شده است.
توجه داشته باشید، در نرم افزار از واحد کیلوگرم بر متر مربع استفاده میشود. به همین دلیل اعدادی که گفته شد، در 10 به قوه 4 ضرب خواهد شد.
همچنین به یاد داشته باشید ضریب پواسون برای فولاد 0.3 و برای بتن 0.2 است.

بارگذاری:

برای اطلاع از جزئیات محاسبه وزن اجزای مختلف ساختمان اینجا کلیک کنید.

در ساختمان مورد بحث بارها اینگونه انتخاب شده اند:

بام و خرپشته:
بار مرده: 700kg
بار زنده: 150kg

طبقات:
بار مرده: 620kg
بار زنده: 200kg

پله ها:
بار مرده: 700kg
بار زنده: 350kg

بار تیغه ها: 200kg
دیوار جانبی بدون نما: 200kg
دیوار جانبی نمادار: 300kg

محاسبه ضریب زلزله C :

برای اطلاع از نحوه دقیق محاسبه ضریب زلزله میتوانید به ویرایش سوم آیین نامه 2800 مراجعه کنید.
لینک دانلود

پسورد فایل : www.omran-omran.com
برای محاسبه ضریب C مطالعه بخش 3-13 (روش تحلیل استاتیکی معادل – صفحه 33 از ای-بوک لینک بالا) مطالعه شود.
برای پروژه ی حاضر مطابق محاسبات روبرو، برای محاسبه زمان تناوب اصلی نوسان ساختمان در جهت X و Y از بند 6-5-2-7-6 ویرایش سوم آیین نامه 2800 استفاده شده است. و در ادامه ضریب بازتاب محاسبه شده است.

طریقه محاسبه ضریب زلزله
طریقه محاسبه ضریب زلزله c

از جدول 6-7-6 آیین نامه 2800 ،در جهت X سیستم قاب ساختمانی ساده با مهاربندی هم محور با ضریب رفتار 6 انتخاب شده است. البته در راستای Y هم در جهت اطمینان ضریب رفتار 6 درنظر گرفته شده است.
ادامه آموزش>>> قسمت دوم
