آشنایی با نرم افزار Civil3D





نرم افزار سیویل تری دی با محیطی مشابه محیط نرم افزار آشنای اتوکد، نرم افزار نسبتاً جدیدیست که برای آموزش گام به گام پروژه راه در این سایت انتخاب شده است. این نرم افزار راهگشای مهندسین عمران در شاخه های نقشه برداری و طراحی راه میباشد.

توانایی های Civil3D  که در آموزش های این سایت مورد بررسی قرار میگیرد:

– ساخت سورفیس با استفاده از خطوط توپوگرافی یا فایل نقاط

– ترسیم مسیر راه یا الاینمنت

– ترسیم قوس های افقی یا پیچها

– ترسیم پروفیل طولی مسیر و قوس های قائم یا خم ها

– استفاده از جعبه ابزاری به اسم تول پلت شامل انواع جزئیات مورد نیاز در مقطع عرضی راه

– ترسیم مقاطع عرضی

– محاسبه حجم عملیات خاکی

– ترسیم منحنی بروکنر و متعادل کردن آن

آخرین نسخه نرم افزار را تهیه کنید و با ما همگام شوید.

مطالب سایت همواره با ورژن های جدید نرم افزار به روز خواهد شد.

نرم افزار Civil 3D

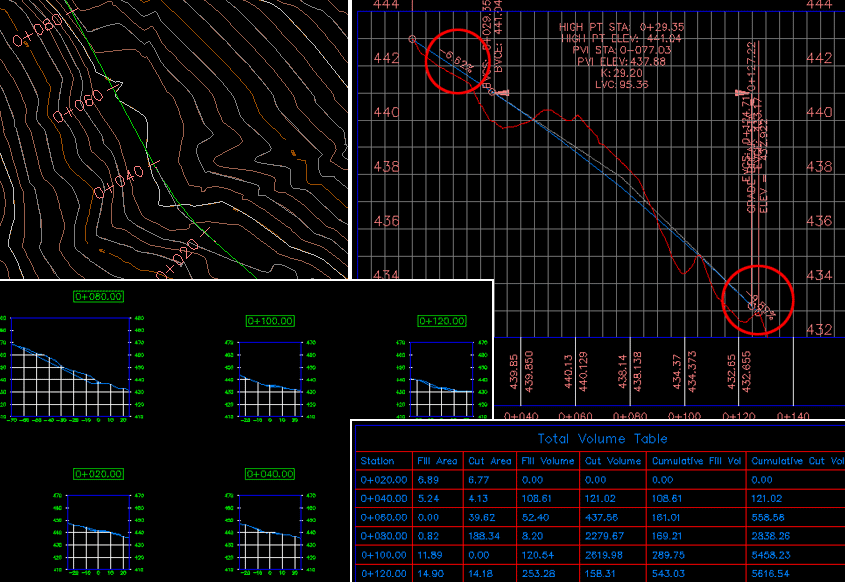

در آموزش مقدماتی این سایت به طور خلاصه این مراحل را پشت سر خواهید گذاشت:

یک مسیر بر روی خطوط توپوگرافی خواهید ساخت.

پروفیل طولی این مسیر، مقطع تیپ راه و مقاطع عرضی آن را ترسیم خواهید کرد.

محاسبات حجم عملیات خاکی را توسط نرم افزار انجام خواهید داد.

آموزش مقدماتی Civil3D
آموزش مقدماتی Civil3D



38 دیدگاه برای “آشنایی با نرم افزار Civil3D”

  1. با سلام
    بنده civil 3d 2012 را نصب کردم بعد از ان اتوکد باز ميشود اما خود نرم افزار سيويل باز نميشود و ارور زير را ميدهد
    ممنون ميشم راهنمايي کنيد
    a software problem has caused autocad civil 3d 2012 to closed unexpectedly
    که در قسمت view report detail ميروم 3 عدد فايل تمپ (c3dminidump.dmp dmpuserinfo.xml dumpdata.zip)هست که ارور ميدهد . مشکل از کجاست !!!!!

    1. سلام. این اررور به دلایل مختلفی ممکنه ایجاد شده باشه. احتمال اینکه مشکل از کارت گرافیکی باشه خیلی زیاد هست. به هر حال پیشنهاد میکنم یکبار نرم افزار رو uninstall کنید و دوباره اون رو نصب کنید.

      همچنین ممکن هست مشکل مربوط به نصب نرم افزار قدیمی روی ویندوز 10 باشه که این لینک شاید بتونه کمکتون بکنه:

      How to make old programs work on windows 10

      1. ويندوز من 8 است و قبلش سيويل 2015 نصب بود بعد بع دليل اينکه با گوگل مپ لينک نميشد سيويل 2012 نصب کردم الان اين ارور ميده

        1. آیا یک بار Uninstall کردید و دوباره نصب کردید و باز هم مشکل وجود داشت؟

          بنده قبلاً ورژن 2012 و ورژن های بعدی رو با هم نصب داشتم و مشکلی بوجود نمیامد، به همین علت فکر میکنم مشکل از نصب بودن ورژن قبلی نیست و در صورت داشتن فضای کافی و CPU سریع، حتی میتونید دوباره ورژن 2015 رو هم نصب کنید.

    1. در پنجره‌ی Civil3D یا Autocad تایپ کنید: FILEDIA
      سپس عدد 1 را وارد کنید و اینتر بزنید.

  2. با عرض سلام مهندس
    اموزشی که من از اینجا گرفتم ترسیم الایمنت و قوس افقی را به صورت پیش فرض انجام میده
    از کجا میتونم جزئیات اون رو یاد بگیرم

    1. آموزش جدیدی برای این امر تا آخر این هفته به سایت اضافه میشود. در صورتی که قبلاً آموزش ترسیم قوس را خریداری کرده اید به طور رایگان به ایمیلتون ارسال خواهد شد. لطفاً یادآوری کنید. با تشکر.

  3. با سلام و خسته نباشی خدمت شما دوست عزیز
    یه سوال داشتم اینکه در سیویل 2014 منوی ایمپورت از گوگل ارث وجود نداره خواستم بینم از نصب برنامه هس یا از جای دیگش باید بیارم خیلی برام مهمه برا ترسیم توپو از گوگل لازم دارم
    ممنون

  4. سلام با تشکر از آموزش های خوب سایتتون
    نحوه خروجی گرفتن نقاط توپوگرافی که در civil3d قابل بارگذاری باشه رو میخواستم بدونم؟
    من با لند کار میکنم ولی اون نقاط(enz space delimated) نمیتونم بیارم تو civil فرمتشو نمیشناسه خواهشا راهنمایی کنین
    ممنون

    1. نقاطی که در لند قابل امپورت باشد، حتماً بدون مشکل در Civil3D نیز قابل امپورت خواهد بود. آموزش مربوط به ساخت سورفیس از طریق فایل نقاط + فصل مربوط به نقاط را مطالعه بفرمایید.

  5. سلام
    وقت بخير
    سوالي در مورد تهيه نقشه توپوگرافي در civil 3d با استفاده از تصاوير گوگل ارث داشتم
    من در كتابي خواندم از file —>import—-> import google earth image ميتوان تصوير گوگل ارت را در سيويل آورد…
    مشكل اينجاست كه من اصلا همچين گزينه اي در قسمت import ندارم
    ممكنه راهنمايي ام كنيد
    ممنون از لطف شما

  6. سلام و خسته نباشید
    می خواستم سوال کنم که آیا شما نرم افزار سیول تری دی تحت مک رو دارید
    من هر چی تو گوگل و نرم افزار فروشی ها گشتم ‍پیدا نکردم
    اصلا این نرم افزار تحت مکش هست؟
    ممنون می شم من رو راهنمایی کنید

    1. سلام.
      متاسفانه این نرم افزار تحت Mac وجود ندارد و روش استفاده از این نرم افزار بر روی مکینتاش بدین صورت هست که ابتدا باید ویندوز را از طریق parrallels یا Bootcamp روی مکینتاش خود نصب کنید و سپس در این فضای مجازی ویندوز، میتوانید Civil3D را نصب کنید. البته بنده تجربه ای در این مورد ندارم. از لینک های زیر میتوانید اطلاعات بیشتری کسب کنید:

      http://forums.autodesk.com/t5/AutoCAD-Civil-3D-General/Civil-3D-in-Bootcamp-on-a-Mac-PRO/td-p/4295478
      http://www.parallels.com/products/desktop/
      http://www.apple.com/support/bootcamp/

  7. سلام
    میخواستم بدونم آیا با این آموزش هایی که گذاشتین میشه یه پروژه راه رو تا آخر انجام داد؟
    ممنون

    1. با توجه به خواسته های متفاوت استاد درس پروژه راه در دانشگاه های مختلف، متاسفانه در حال حاضر بعضی از بخش ها را پوشش نمیدهد.

  8. سلام
    فاصله نقاطه ابتدا و انتهای طراحی من حدود150متراست به من گفته اند این طول را باتغییر مقیاس نقشه یه 1500متر برسانم اما نمی دانم دستور این کار چیست
    لطفا راهنمایی کنید.

    1. این کار کاملاً اشتباه هست. چون عرض و طول جغرافیایی نقاط و خطوط تراز بهم میخورد. به هر حال با دستور Scale میتونید این کار رو انجام دهید.

  9. سلام
    یه سوالی دارم من یه سری دیتا در ArcGIS دارم میخوام در محیط کد یک نقشه شماتیک ازش بسازم یه نمایی کلی نیاز به هیچ دقتی هم نیس در کد در نمای کلی همه عوارض بسیار بهم نزدیک و قابل تشخیص نیست حجم اطلاعات بالاس ودوباره کشیدن بسیار وقت گیره آیا راه دیگه ای وجود داره برای تهیه این نقشه؟
    با تشکر

  10. سلام. میخواستم بدونم چه طوری میشه کانتر ها رو توی نرم افزار civil 3D نرم کرد. همه کانتر ها دارای شکستگی هستن

  11. ضمنا من ميخام پروفيل طولي مسير خط لوله آب رو رسم كنم…فرقي نميكنه ؟

  12. آقاي مهندس ممنونم كه زود جواب ميدين.
    آيا فقط با همين نرم افزار ميتونم كامل يك پروفيل طولي رسم كنم ..منظورم اينه كه نرم افزار ديگه اي نياز نيست نصب كنم .؟چون زمان كمي دارم از شما ميپرسم من واقعا ممنونم ازتون.
    چون اين نرم افزار رو ندارم بايد تهيه اش كنم .آيا لينك دانلود داره؟

    1. خواهش میکنم. نیازی به نرم افزار دیگری نیست. بهترین کار خرید نرم افزار از یک فروشگاه معتبر هست.

  13. ممنون جواب داديد.
    خيلي خوشحال ميشم بتونم ياد بگيرم
    يك سوال اين نرم افزاري كه شما نحوه ترسيم پروفيل رو با اون فرمودين اسمش دقيقا چيه؟

  14. سلام
    وقت بخير
    ممكنه در زمينه ترسيم پروفيل طولي ازتون چند سوال بپرسم…راستش كمي فوريه..
    ممنون ميشم.منprofile رو ندارم نرم افزار AutoCAD Civil 3D Land Desktop Companion 2009رو دارم كهprofile رو نداره.
    اگه امكان داره شماره تماس رو بفرستيد تماس ميگيرم
    مرسي

    1. سلام، متاسفانه نرم افزار AutoCAD Civil 3D Land Desktop Companion 2009 تفاوت زیادی با Civil3D دارد.
      با توجه به آشنایی شما با AutoCAD Civil 3D Land Desktop Companion 2009 در صورتی که نرم افزار Civil3D 2011 یا ورژن های بعدی نرم افزار را تهیه کنید میتوانید با آموزش های سایت به سرعت با این نرم افزار آشنا شوید و اگر سوالی داشتید در خدمت شما هستم. موفق باشید.

    2. سلام دوست عزیز…هیج مشکلی نیست.در برنامه ی Land در بالا یا پایین بر روی گزینه ای که عکس یک چرخدنده است کلیک کنید و گزینه ی Land Desktop را به گزینه ی Civil Design تغییر دهید.
      با اینکار خواهید دید که منوی profiles & Cross Sections در بالا نمایان می شوند

  15. با سلام و تشکر از سایت خوبتون
    برنامه ای که من استفاده میکنم AutoCAD Civil 3D Land Desktop Companion 2009
    بعد از ایجاد و معرفی Alignments وSet Current Alignments آن و تنظیم Profile Sampeling Setting و وقتی که Create Profile>Full Profileرو برای رسم پروفیل میزنم،این پیغام زیر رو میده

    Error reading offpro_head from .vrt file.
    No sampled data found for roadway .
    Press any key to continue…

    1. متاسفانه نحوه کار با نرم افزار سیویل تری دی همنشین لند (Civil3D Land desktop Companion 2009) با نرم افزار civil3d 2012 تا حدود زیادی متفاوت میباشد. پیشنهاد میکنم نسخه 2012 از Civil3D را تهیه کنید. با پیش زمینه ای که دارید، با آموزش های سایت یادگیری آن برای شما خیلی ساده خواهد بود.
