کار با لایه ها(Layers)

کار با لایه ها

برای شروع این فایل را دانلود کنید.

پسورد: www.omran-omran.com



فرض کنید قصد ساخت یه سورفیس را دارید. برای این کار باید تمام خطوط توپوگرافی را انتخاب کنید. بهترین کار این است که ابتدا لایه های اضافی را خاموش کرده و تنها با لایه­ای کار کنید که خطوط توپوگرافی در آن است. با این روش به راحتی میتوانید “فقط” خطوط توپوگرافی یا کنتورها را انتخاب کنید. روش کار بدین صورت هست:

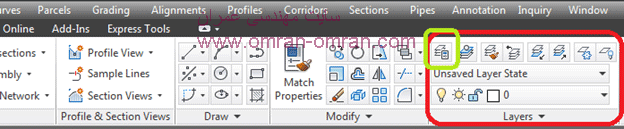

برای کار با لایه ها از Ribbon و بعد قسمت Home، بخش مربوط به Layerها را پیدا کنید(با رنگ قرمز در عکس مشخص شده):

کار با لایه ها در civil3d
کار با لایه ها در اتوکد سیویل تری دی

روی قسمتی که با سبز مشخص کردم کلیک کنید تا منوی زیر بازشود:

Layer Properties Manager
تنظیمات لایه ها

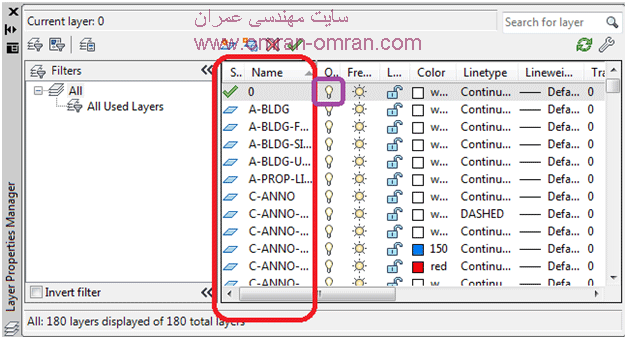

اینجا می­توانید در قسمت Name که با رنگ قرمز مشخص شده، تمام لایه ها را Select کنید و سپس با کلیک بر روی یکی از چراغها(که با کادر کوچک بنفش رنگ مشخص شده) کل لایه ها را خاموش کنید. سپس لایه مورد نظر(مثلاً لایه­ی کنتورها را) پیدا کنید و چراغش را روشن کنید. حال تنها لایه­ی مورد نظر روشن هست و بدون دردسر می­توانید با لایه­ی مورد نظر کار کنید.



نویسنده: سهند فرشادمنش

نویسنده بخش راهسازی و آموزش نرم افزار Civil3D دانش آموخته مقطع کارشناسی رشته ی عمران – دانشگاه گیلان

2 دیدگاه برای “کار با لایه ها(Layers)”

  1. با سلام . امکان داره نام انگلیسی لایه های کنتور که باید روشن بمونند رو بنویسید . چون تعداد لایه ها بسیار زیاده
    مرسی

    1. معمولاً نام این لایه ها از این قرار است:

      C-TOPO-MAJOR
      C-TOPO-MINOR

      ولی در فایل های مختلف ممکن است فرق کند. از روش زیر میتوانید نام لایه ی کنتورهای فایل خود را بشناسید:

      – یکبار ESC بزنید تا چیزی در صفحه انتخاب(Select) نشده باشد
      – یکی از خطوط کنتور را Select کنید.
      – کلیک راست کرده و Properties را انتخاب کنید.
      – از پنجره ی باز شده به دنبال مشخصه ی Layer بگردید.

      این نام لایه ی خط انتخاب شده توسط شماست.
