نحوه آماده سازی پلان و پروفیل راه برای خروجی و پرینت – قسمت اول

برای شروع این فایل را دانلود کنید.
پسورد: www.omran-omran.com

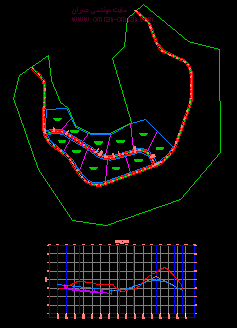

فایل بارگذاری شده همانند شکل زیر شامل یک پلان مسیر و یک پروفیل طولی است. در نهایت میخواهیم طوری این فایل را آماده کنیم که در صفحه ی آماده ی پرینت، در بالا پلان مسیر و در پایین پروفیل طولی را به طور کاملاً هماهنگ با هم داشته باشیم.

فایل بارگذاری شده شامل یک پروفایل و یک پلان راه میباشد
فایل بارگذاری شده شامل یک پروفایل و یک پلان راه میباشد

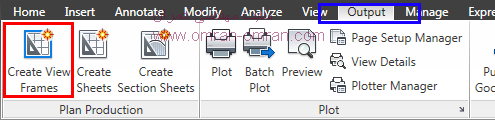

از ریبون و از تب Output روی Create View Frames کلیک کنید.

از طریق ریبون و از تب Output روی Create View Frames کلیک کنید.
از طریق ریبون و از تب Output روی Create View Frames کلیک کنید.

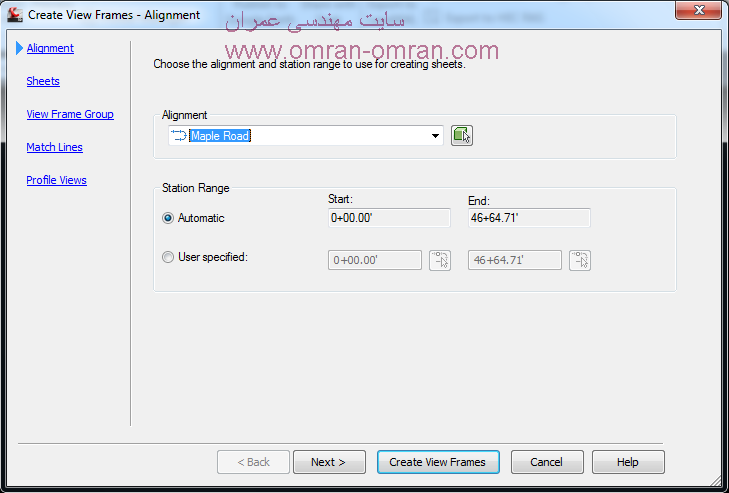

در پنجره ی باز شده میتوانید Alignment مورد نظر را انتخاب کنید. و همچنین محدوده ی خاصی از مسیر را برای پرینت و خروجی آماده کنید. ما بدون تغییر و با همان گزینه ی Automatic به مرحله ی بعدی میرویم. روی Next کلیک کنید.

در پنجره ی باز شده Alignment مورد نظر را انتخاب کنید.
در پنجره ی باز شده Alignment مورد نظر را انتخاب کنید.

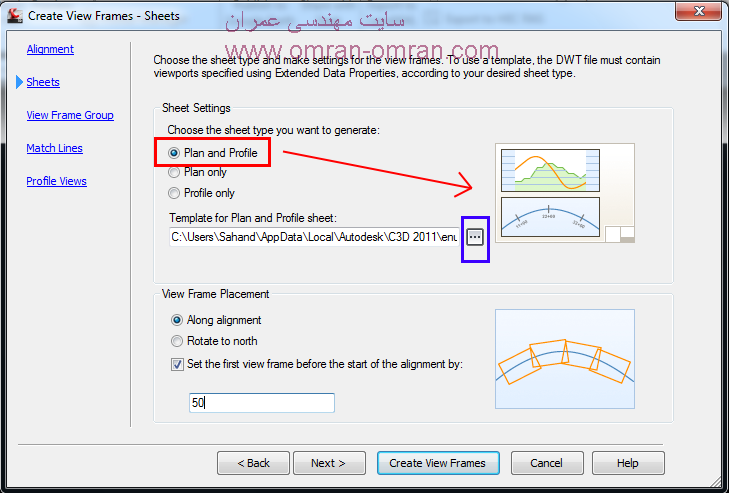

پس از Next زدن، در پنجره ی Sheets از قسمت Sheet Settings گزینه ی Plan and Profile را انتخاب کنید. با مستطیل قرمز مشخص شده است. در قسمت Template for plan and profile sheet مطابق شکل بر روی Browse کلیک کنید. با مستطیل آبی مشخص شده است. در پنجره ای که باز میشود میتوانید ابعاد نقشه ی نهایی را از لیست استاندارد های موجود انتخاب کنید. ما همان Ansi D plan and profile 40 scale را که پیشفرض است انتخاب میکنیم.

مشخصات دیگر را در قسمت View Frame Placement مطابق شکل زیر تغییر دهید. Along Alignment را انتخاب کنید و تیک پایین را بزنید و عدد 50 را وارد کنید. این گزینه برای این گذاشته شده است که در نقشه ی نهایی آماده شده، برای مثال 50 فوت قبل از شروع الاینمنت فاصله گذاشته شود.

Plan and Profile را انتخاب کنید.
Plan and Profile را انتخاب کنید.

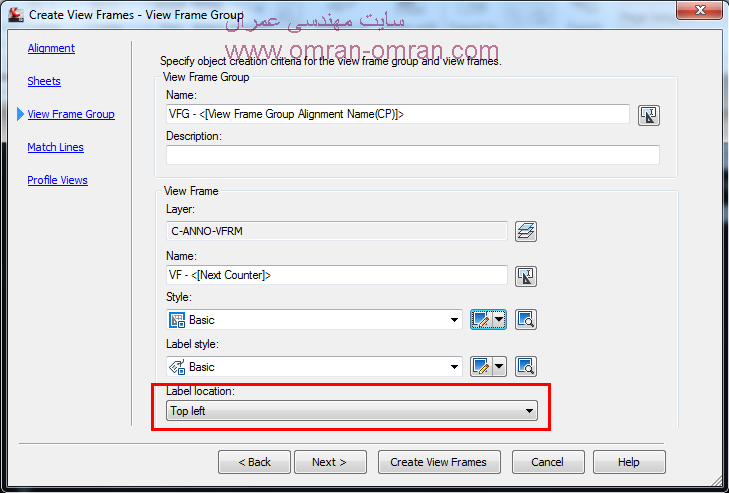

یکبار دیگر Next بزنید تا پنجره ی View Frame Group ظاهر شود. در این قسمت تنظیمات ظاهری View Frame Group را میتوانید تغییر دهید. برای مثال به مستطیل قرمز پایین دقت کنید. میتوانید آن را تغییر دهید تا مکان شماره ی فریم را از بالا سمت چپ، به هر جای دیگر فریم انتقال دهید. ما تنظیمات پیشفرض Civil3D را بدون تغییر قبول کرده و Next میزنیم.

پنجره View Frame Group مخصوص تنظیمات ظاهری View Frame
پنجره View Frame Group مخصوص تنظیمات ظاهری View Frame

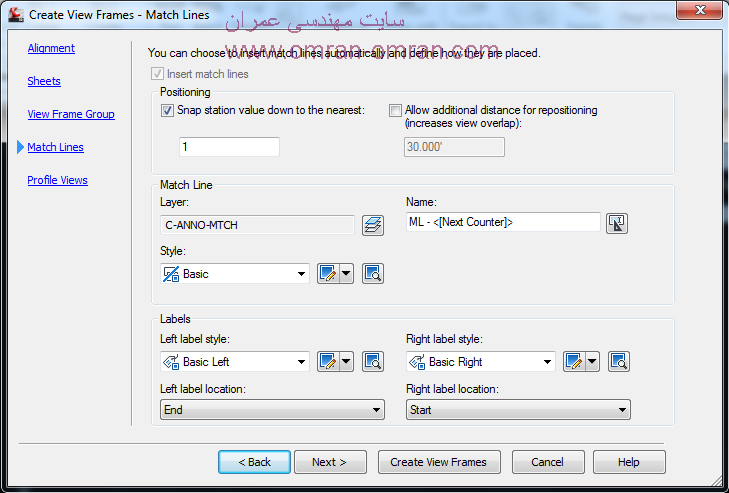

در پنجره ی بعدی میتوانید تنظیمات Match Lines را تغییر دهید. MatchLines به خطوط عمود بر روی الاینمنت گفته میشود که برای انطباق دو قسمت بریده شده بر هم مورد استفاده قرار میگیرد. در آموزش بعد با شکل توضیح داده خواهد شد. تنظیمات پیشفرض را قبول کنید و Next بزنید.

تنظیمات مربوط به Matchlines در تهیه ی نقشه نهایی
تنظیمات مربوط به Matchlines در تهیه ی نقشه نهایی

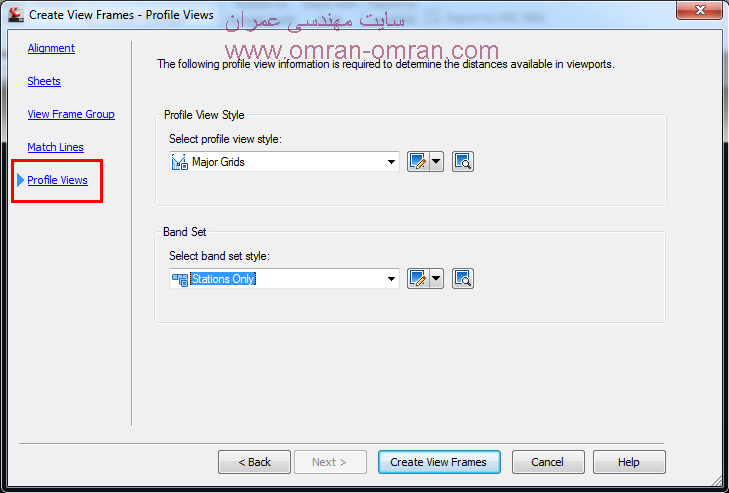

در نهایت باید در قسمت Profile Views باشید که با مستطیل قرمز رنگ در شکل زیر مشخص شده است. مشخصات این پنجره را نیز مطابق شکل تغییر دهید. حال روی Create View Frames کلیک کنید تا این مرحله نهایی شود.

Major Grids و Stations Only را از دو لیست موجود استایل ها انتخاب کنید.
Major Grids و Stations Only را از دو لیست موجود استایل ها انتخاب کنید.

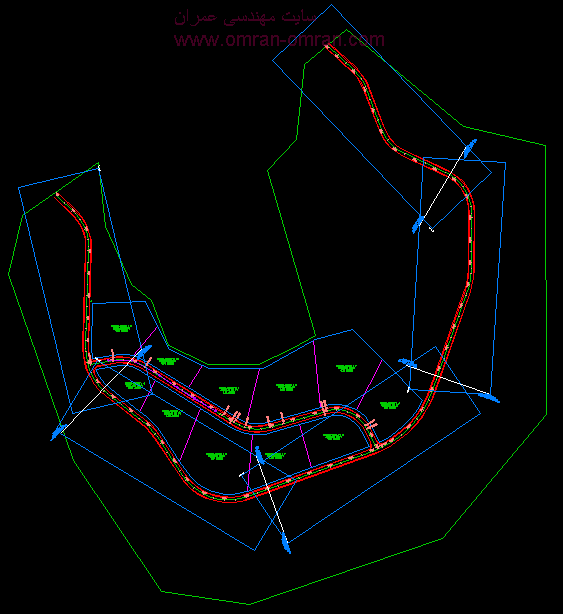

مطابق شکل زیر View Frame ها ترسیم شدند. مستطیل های آبی رنگ در آموزش بعدی در کنار هم قرار میگیرند و به طور منظم با پروفیل طولی هماهنگ خواهند شد. خطوط Match Lines خطوطی هستند که در هر دو View Frame موجود میباشند و آنها را به هم ربط میدهند. ادامه ی آموزش را در اینجا دنبال کنید.

View Frame ها با مستطیل های آبی مشخص شده است.
View Frame ها با مستطیل های آبی مشخص شده است.
