نحوه ترسیم گریدینگ (Grading) در Civil3D

فایل این آموزش گریدینگ Civil3D را دانلود کنید.

پسورد: www.omran-omran.com

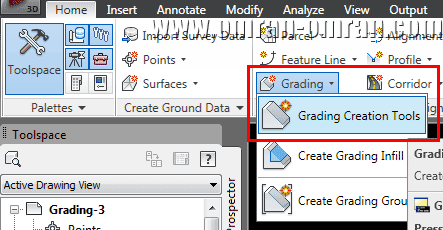

فایل بالا را دانلود کرده و در نرم افزار Civil3D 2012 بارگذاری کنید. از طریق ریبون، و تب Home روی Grading و سپس روی Grading Creation Tools که با کادر قرمز در شکل زیر مشخص شده است، کلیک کنید.

از تب Home گزینه Grading Creation Tools را پیدا کرده و انتخاب کنید.
از تب Home گزینه Grading Creation Tools را پیدا کرده و انتخاب کنید.



ابتدا با کلیک روی کادر قرمز رنگ شکل زیر، Grading Creation Tools را Expand کنید.

با کلیک روی فلش به سمت پایین، Grading Creation Tools را Expand کنید.
با کلیک روی فلش به سمت پایین، Grading Creation Tools را Expand کنید.

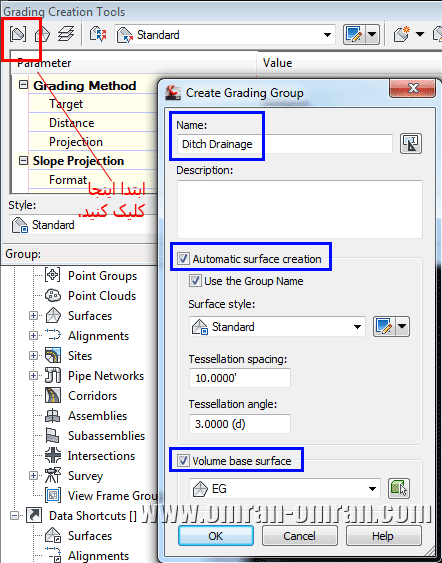

حال روی قسمتی که با کادر قرمز رنگ مشخص شده است کلیک کنید تا پنجره ی Create Grading Group باز شود. سپس در قسمت Name کلمه ی Ditch Drainage را وارد کنید. سپس تیک های قسمتهایی که با کادر آبی مشخص شده اند را بزنید. با زدن تیک Automatic surface creation نرم افزار Civil3D به طور اتوماتیک، همزمان با رسم گریدینگ، برای آن یک سورفیس نیز خواهد ساخت. روی  Ok کلیک کنید.

ابتدا روی قسمتی که با کادر قرمز مشخص شده است کلیک کنید.
ابتدا روی قسمتی که با کادر قرمز مشخص شده است کلیک کنید.

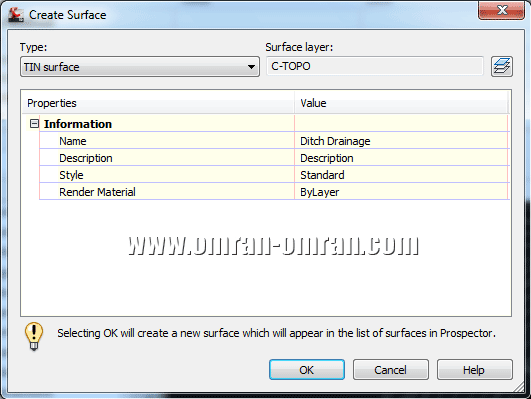

پس از Ok کردن این پنجره باز میشود. بدون تغییر روی Ok کلیک کنید.

روی Ok کلیک کنید.
روی Ok کلیک کنید.

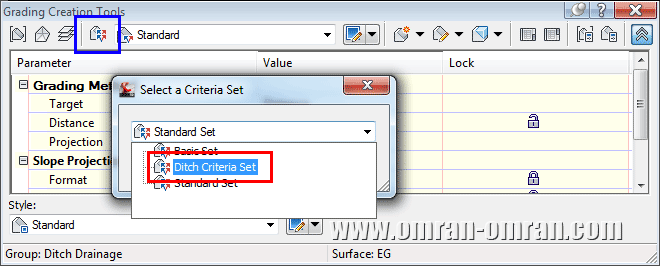

روی آیکونی که با کادر آبی مشخص شده است کلیک کنید. در پنجره باز شده از لیست Ditch Criteria Set  را انتخاب کنید. و روی Ok کلیک کنید.

ابتدا روی کادر آبی کلیک کنید. سپس از لیست Ditch Criteria Set را انتخاب کنید.
ابتدا روی کادر آبی کلیک کنید. سپس از لیست Ditch Criteria Set را انتخاب کنید.

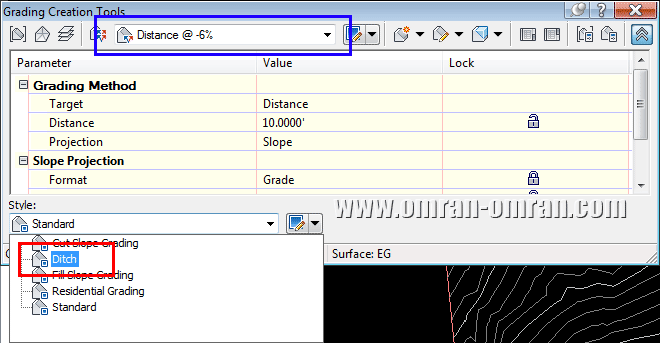

به کادر آبی رنگ توجه کنید. اطمینان حاصل کنید که Distance @ -6% انتخاب شده باشد. سپس به کادر قرمز رنگ پایین تصویر زیر دقت کنید. از لیست Ditch را به عنوان Style گریدینگ انتخاب کنید.

کادر قرمز: از لیست Ditch را انتخاب کنید.
کادر قرمز: از لیست Ditch را انتخاب کنید.

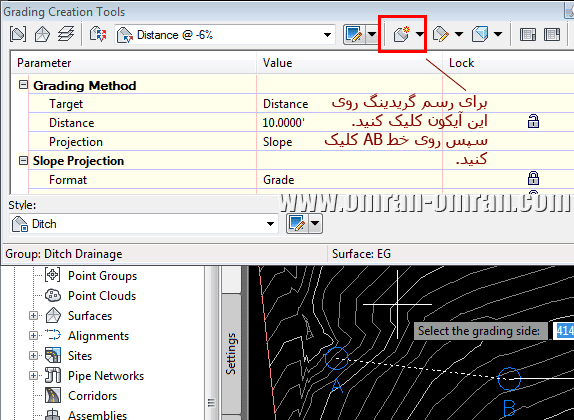

برای رسم گریدینگ روی کادر قرمز مشابه شکل زیر کلیک کنید. سپس روس خط AB کلیک کنید. نرم افزار از شما سمتی که باید گریدینگ را ترسیم کند را سوال میکند. یک بار در بالای گریدینگ کلیک کنید.

روی کادر قرمز در شکل بالا کلیک کنید. سپس روی خط AB کلیک کنید.
روی کادر قرمز در شکل بالا کلیک کنید. سپس روی خط AB کلیک کنید.



نرم افزار از شما میپرسد که روی کل طول خط، گریدینگ را اعمال کند؟ روی Yes کلیک کنید.

گزینه ی Yes را انتخاب کنید.
گزینه ی Yes را انتخاب کنید.

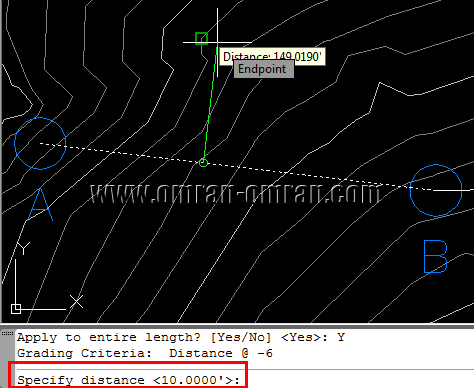

حال باید مقدار فاصله از خط AB را مشخص کنید. با یکبار Enter زدن مقدار پیشفرض 10 را انتخال کنید. گریدینگ با فاصله ی 10 متر از خط AB ترسیم خواهد شد.

یکبار Enter بزنید تا مقدار پیشفرض 10 را به عنوان Distance انتخاب کند.
یکبار Enter بزنید تا مقدار پیشفرض 10 را به عنوان Distance انتخاب کند.

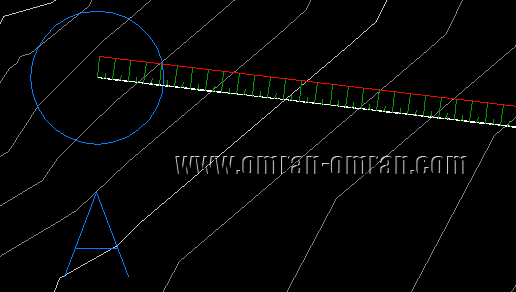

همانطور که میبینید گریدینگ در سمت بالای خط AB رسم شد. این گریدینگ با شیب 6% از خط AB فاصله میگیرد و تا 10 فیت ادامه دارد. یکبار ESC بزنید تا از حالت رسم خارج شود. میتوانید فایل خود را ذخیره کنید.

گریدینگ در بالای خط AB رسم شد.
گریدینگ در بالای خط AB رسم شد.



نویسنده: سهند فرشادمنش

نویسنده بخش راهسازی و آموزش نرم افزار Civil3D دانش آموخته مقطع کارشناسی رشته ی عمران – دانشگاه گیلان

4 دیدگاه برای “نحوه ترسیم گریدینگ (Grading) در Civil3D”

    1. گریدینگ همانطوری که از اسمش پیداست برای گریدبندی سطح سورفیس(تعیین ترازهای متفاوت در قسمت های مختلف زمین) استفاده میشود. از آنجایی که در Civil3D خیلی از کارها را میتوان به چند روش انجام داد، از گریدینگ به عنوان یک ابزار در کارهای مختلف میتوان استفاده کرد. برای مثال برای محاسبه ی حجم عملیات خاکی یک گودبرداری میتوان از گریدینگ استفاده کرد. ایجاد شیروانی های اطراف گودبرداری با گریدینگ بسیار ساده خواهد بود. به زودی مثالهای عملی برای گریدینگ در سایت گذاشته میشود تا به طور عملی از گریدینگ استفاده کنید.
