جابجا کردن لبه ها و خط های سورفیس در Civil3D

برای این آموزش Civil3D این فایل را دانلود کنید.

پسورد: www.omran-omran.com

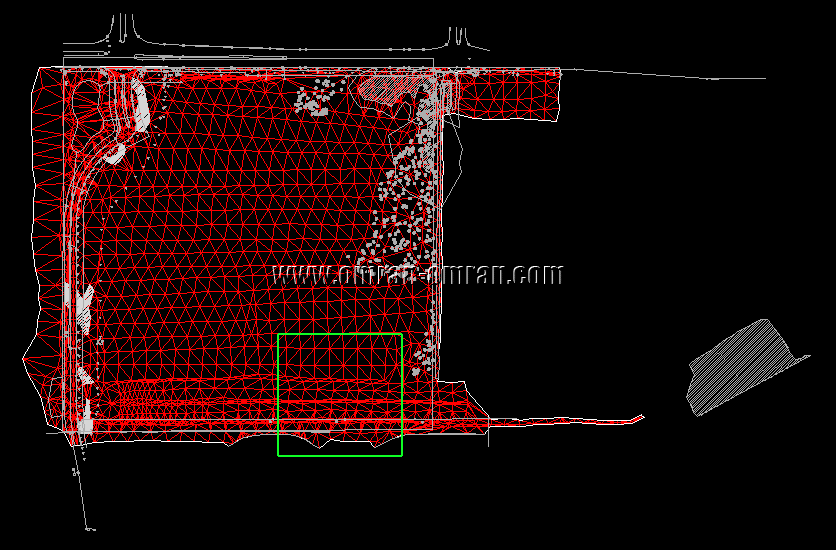

فایل بالا را در نرم افزار Civil3D بارگذاری کنید و مطابق شکل در ناحیه ی مشخص شده زوم کنید.

بعداز بارگذاری فایل در Civil3D روی این ناحیه زوم کنید.
بعداز بارگذاری فایل در Civil3D روی این ناحیه زوم کنید.

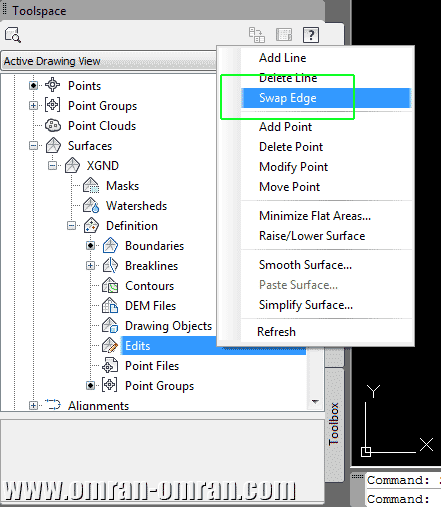

مطابق شکل به ترتیب روی مثبت Surface-XGND-Definition کلیک کنید و سپس روی Edit کلیک راست کرده و Swap Edge را انتخاب کنید. نشانگر ماوس به شکل یک مربع تغییر حالت میدهد. و نرم افزار از شما میخواهد که روی خطوط توپوگرافی کلیک کنید، طبق تصویر بعد…

از قسمت Edit در Surface روی Swap Edge کلیک کنید.
از قسمت Edit در Surface روی Swap Edge کلیک کنید.

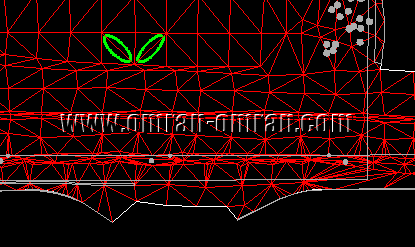

مطابق شکل روی دو خط مشخص شده با رنگ سبز کلیک کنید. متوجه میشوید جابجا میشوند و تغییر جهت میدهند.

روی دو خط مشخص شده با رنگ سبز کلیک کنید تا تغییر کنند.
روی دو خط مشخص شده با رنگ سبز کلیک کنید تا تغییر کنند.

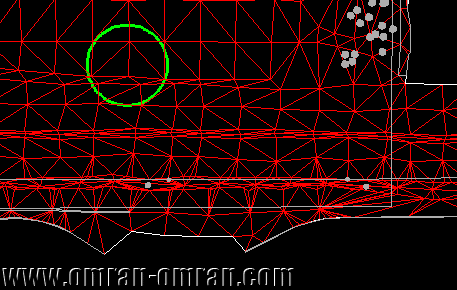

شکل نهایی مطابق زیر خواهد بود. به داخل دایره ی سبز رنگ دقت کنید.

شکل نهایی مطابق داخل دایره سبز رنگ تغییر میکند.
شکل نهایی مطابق داخل دایره سبز رنگ تغییر میکند.







نویسنده: سهند فرشادمنش

نویسنده بخش راهسازی و آموزش نرم افزار Civil3D دانش آموخته مقطع کارشناسی رشته ی عمران – دانشگاه گیلان

2 دیدگاه برای “جابجا کردن لبه ها و خط های سورفیس در Civil3D”

  1. سلام

    در نرم افزار land این امکان فراهم شده بود تا با استفاده از ابزارهای یک نور ابزار اقدام به ویرایش مثلث بندی سطح کرد. آیا فراهم آوردن چنین روشی (کلیه ابزار ویرایش مثلث بندی یکجا فراهم شده باشد و نیاز به راست کلیک نمودن در هربار استفاده از ابزار نیاشد) در نرم افزار سیویل امکان پذیر است؟

    با تشکر

    1. سلام. روی سورفیس مورد نظرتون کلیک کنید تا به حالت انتخاب در بیاید. در ریبون تب جدیدی باز میشود. در ابزارهای موجود روی Edit Surface کلیک کنید تا ابزارهای مورد نظر نمایان شود.
