تغییر نام Profile از طریق تغییر نام Alignment

برای شروع این فایل را دانلود کنید.
password: www.omran-omran.com

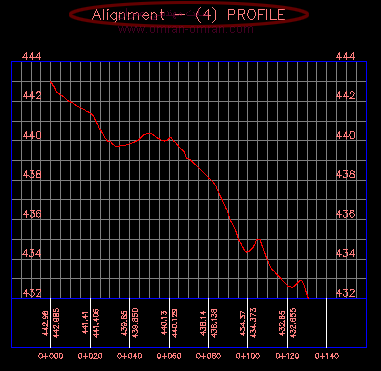

فایل را در Civil3D بارگذاری کنید. مشاهده میکنید که بالای پروفیل راه نوشته شده : Alignemt – (4) PROFILE

این اسمی است که نرم افزار به طور اتوماتیک در مراحل قبلی آموزشهای این سایت انتخاب کرده است. البته ما طی همان مراحل قبلی هم میتوانستیم این اسم را دلبخواه انتخاب کنیم.

حال میخواهیم در همین فایل اسم Alignment – (4) PROFILE را به Roadway259 (یا هر اسم دلخواه دیگری) تغییر دهیم:

تغییر نام مسیر
تغییر نام مسیر با استفاده از Toolspace

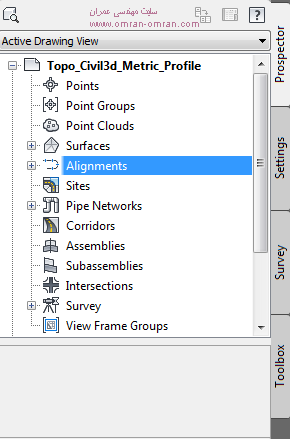

از toolspace و تب Prospector روی علامت + Alignment کلیک کنید تا شاخه های آن باز شود:

باز کردن شاخه های Alignment در toolspace
باز کردن شاخه های Alignment در toolspace

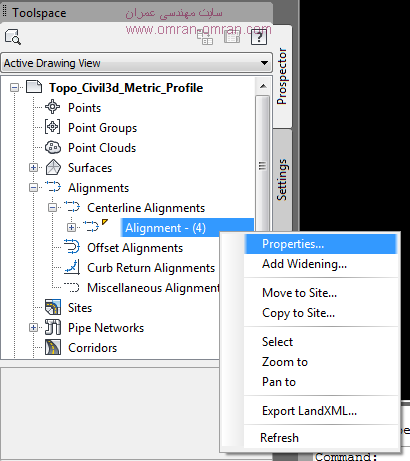

سپس بر روی علامت مثبت Centerline Alignment کلیک کنید تا Alignment – 4 نمایان شود. روی آن کلیک راست کرده و وارد قسمت Properties آن بشوید:

مشخصات Alignment
مشخصات Alignment

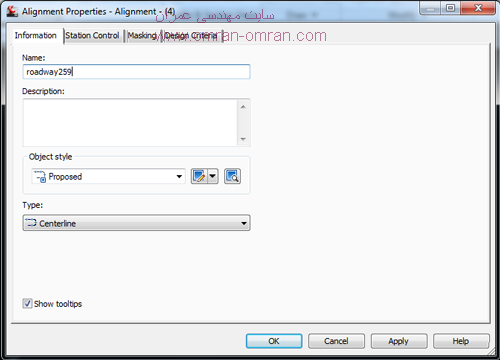

در پنجره ی باز شده، در همان تب Information، و در قسمت Name همانند شکل زیر Alignment -4 را به Roadway259 یا هر اسم دلخواه دیگری تغییر دهید و سپس بر روی Ok کلیک کنید:

تغییر اسم Alignment به Roadway259
تغییر اسم Alignment به Roadway259



همانطور که در شکل زیر مشخص است، اسم Profile در شکل به Roadway259 تغییر کرد:

مشخصه Name پروفایل تغییر پیدا کرد
مشخصه Name پروفایل تغییر پیدا کرد



توضیح: کاری که در این بخش انجام دادیم تغییر اسم Alignment بود، ولی مشخصه ی Profile بود که در ظاهر تغییر کرد. باید توجه داشته باشید که پروفایل موجود در فایل از روی Alignment ساخته شده است. و هم اسم آن میباشد. یعنی با تغییر هر مشخصه ی Alignment، مشخصه ی Profile آن نیز تغییر خواهد کرد. در Civil3D تمام بخشهای پروژه راه با هم در ارتباط میباشد و تحت تاثیر یکدیگر. به اصطلاح نرم افزار Civil3D یک نرم افزار داینامیک است.



دانلود فایل نهایی این بخش

password: www.omran-omran.com



نویسنده: سهند فرشادمنش

نویسنده بخش راهسازی و آموزش نرم افزار Civil3D دانش آموخته مقطع کارشناسی رشته ی عمران – دانشگاه گیلان
