اضافه کردن یک نقطه ارتفاعی به فیچرلاین

فایل نهایی آموزش ویرایش ارتفاع در Civil3D را دانلود کنید.

پسورد: www.omran-omran.com



فایل بالا را در Civil3D بارگذاری کنید. سپس از تب Modify در ریبون، Elevation Editor را انتخاب کنید.

از تب Modify روی Elevation Editor کلیک کنید.
از تب Modify روی Elevation Editor کلیک کنید.



وقتی نشانگر ماوس به شکل یک مربع در آمد، روی خط AB کلیک کنید تا پانارومای مربوط به ترازهای ارتفاعی خط AB باز شود.

خط AB را انتخاب کنید.
خط AB را انتخاب کنید.



حال مطابق شکل زیر، پنجره ای باز شد که تراز نقاط ابتدا و انتهای خط AB را به ما میدهد. مطابق شکل روی کادر قرمز مشخص شده در شکل زیر کلیک کنید. با این کار میخواهیم یک نقطه ی جدید در بین نقاط A و B ترسیم کنیم.

مطابق شکل روی آیکونی که با کادر قرمز مشخص شده کلیک کنید.
مطابق شکل روی آیکونی که با کادر قرمز مشخص شده کلیک کنید.

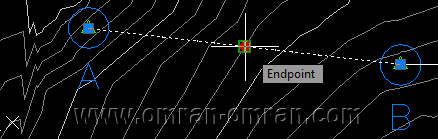

سپس نشانگر ماوس را بر روی خط AB ببرید. مشاهده میکنید که یک دایره ی کوچک روی خط AB ظاهر میشود. میتوانید با حرکت دادن ماوس این دایره را جابجا کنید. نشانگر ماوس را روی وسط خط AB برده و کلیک کنید تا یک کادر دیگر باز شود.

نشانگر ماوس را در وسط خط AB برده و کلیک کنید تا کادر جدیدی باز شود.
نشانگر ماوس را در وسط خط AB برده و کلیک کنید تا کادر دیگری در Civil3D باز شود.

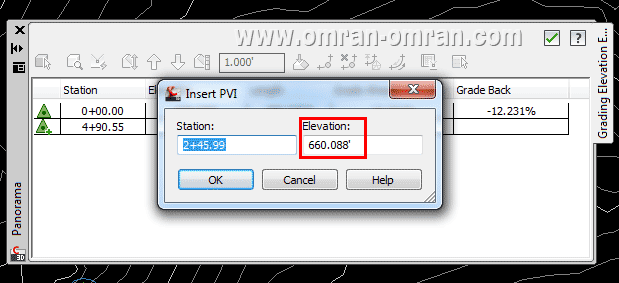

در پنجره ی Insert PVE در قسمت Elevation عدد 665 را وارد کنید و سپس روی Ok کلیک کنید.

به کادر قرمز توجه کنید. عدد داخل آن را به 665 تغییر دهید.
به کادر قرمز توجه کنید. عدد داخل آن را به 665 تغییر دهید.

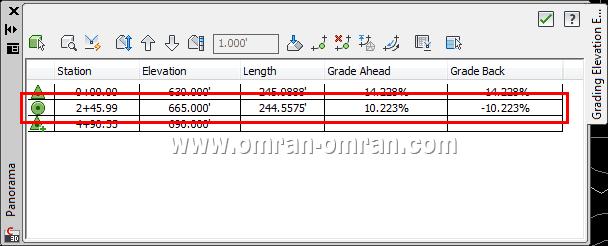

همانطور که در کادر قرمز شکل زیر مشاهده میکنید، نقطه ی جدید با ترازی که وارد کردید(665) به لیست اضافه شده است.

نقطه ی جدید به لیست اضافه شد.
نقطه ی جدید به لیست اضافه شد.



مطابق شکل زیر خط AB را انتخاب کنید و نقطه ی میانی را با نشانگر ماوس گرفته و جابجا کنید. با اینکار مختصات نقطه ی جابجا شده در جدول(به غیر از ارتفاع آن) تغییر خواهد کرد.

خط AB را انتخاب کنید و سپس نقطه ی میانی را با ماوس گرفته و جابجا کنید.
خط AB را انتخاب کنید و سپس نقطه ی میانی را با ماوس گرفته و جابجا کنید.

نویسنده: سهند فرشادمنش

نویسنده بخش راهسازی و آموزش نرم افزار Civil3D دانش آموخته مقطع کارشناسی رشته ی عمران – دانشگاه گیلان
