آموزش ترسیم منحنی بروکنر در Civil3D

دانلود فایل آموزش ترسیم منحنی بروکنر در Civil3D

پسورد: www.omran-omran.com





منحنی بروکنر در نرم افزار Civil3D با اسم Mass Haul Diagram (دیاگرام توده) شناخته میشود. برای ترسیم منحنی بروکنر یا همان “مس هال دیاگرام” باید موارد زیر را در مراحل پیشین ساخته باشید:

– یک الاینمنت (یا مسیر راه)

– دو سورفیس (یکی زمین طبیعی و دیگری سطح پروژه نهایی)

– یک Sample Line Group

– یک Material list





فایل بالا را که شامل تمام این موارد است، دانلود کنید و در نرم افزار Civil3D بارگذاری کنید.

روی تب Analyze و سپس روی گزینه ی Mass Haul کلیک کنید.
روی تب Analyze و سپس روی گزینه ی Mass Haul کلیک کنید.

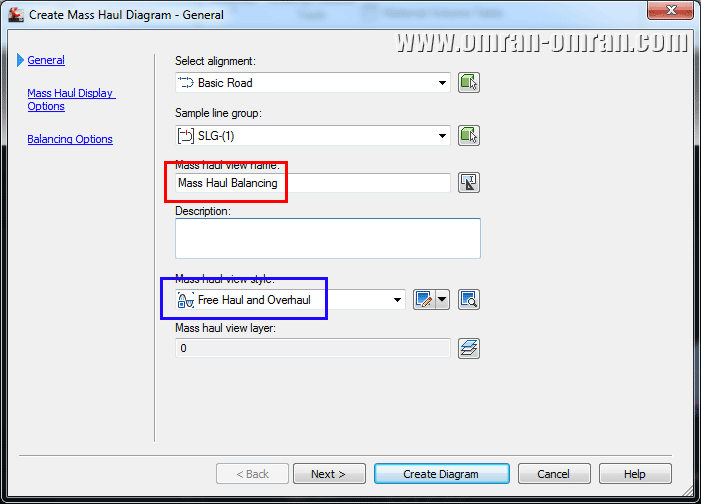

در پنجره ی باز شده، در تب General در قسمتی که با کادر قرمز مشخص شده کلمه Mass Haul Balancing را به عنوان اسم وارد کنید. در قسمتی که با کادر آبی رنگ مشخص شده است از لیست Free Haul and Overhaul را انتخاب کنید. روی Next کلیک کنید تا به پنجره بعد بروید.

مشخصات را مطابق شکل تغییر دهید.
مشخصات را مطابق شکل تغییر دهید.

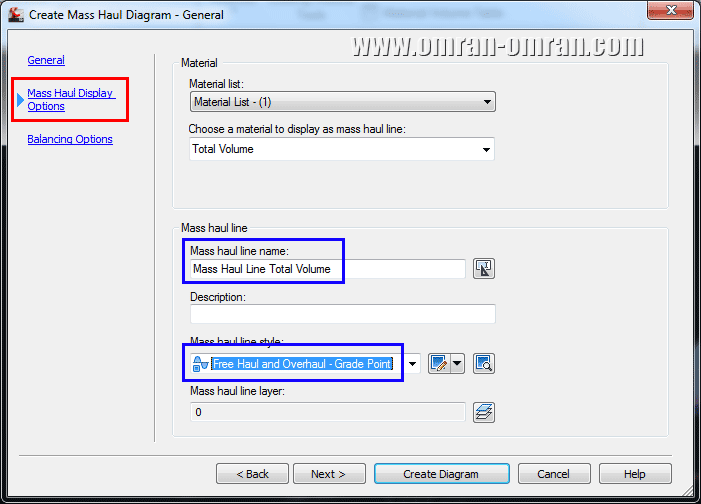

در پنجره Mass Haul Display Option میتوانید Material List را مشخص کنید. Material Listها میتوانند متفاوت باشند. قسمت Material را بدون تغییر بگذارید. در قسمت پایین پنجره، نوع نامگذاری و نوع استایلها را میتوانید تغییر دهید. برای Mass haul line name وارد کنید Mass Haul Line Total Volume (کادر آبی اول). و برای Mass haul line style وارد کنید Free Haul and Overhaul – Grade Point (کادر آبی دوم). روی Next کلیک کنید.

در پنجره ی بعد از تنظیمات Mass Haul بدون اعمال هر تغییری روی  Next کلیک کنید.
در پنجره ی بعد از تنظیمات Mass Haul بدون اعمال هر تغییری روی Next کلیک کنید.

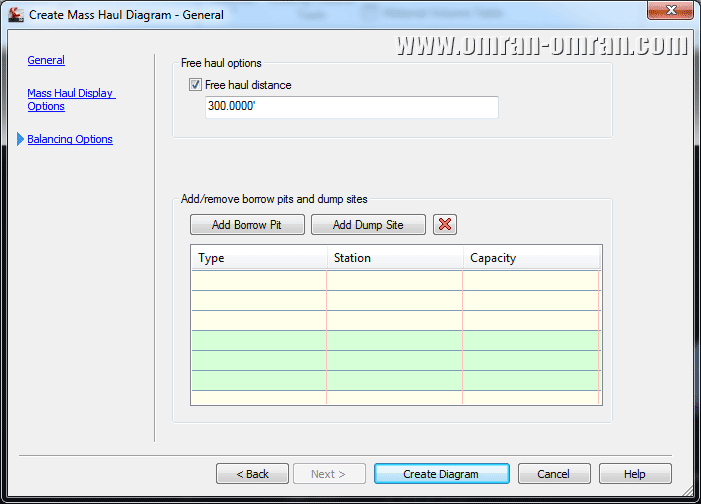

در پنجره ی بعدی در قسمت Free haul distance عدد 300 را وارد کنید. Free haul distance برابر 300 به این معنیست که جابجایی خاک در این فاصله هزینه ای در بر نخواهد داشت. به مقداری بیشتر از 300 فیت Over haul distance گفته میشود که برای جابجایی خاک برای بیشتر از این مقدار هزینه ای جداگانه محاسبه خواهد شد. روی Create Diagram کلیک کنید.

برای Free haul distance عدد 300 را وارد کنید.
برای Free haul distance عدد 300 را وارد کنید.

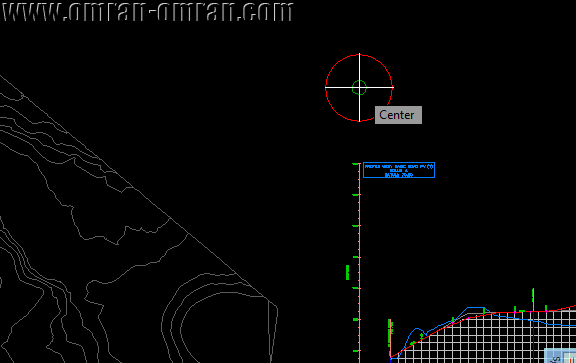

پس از کلیک روی Create Diagram در مرحله ی قبل، نشانگر ماوس را روی مرکز دایره ی قرمز برده و کلیک کنید تا منحنی بروکنر ترسیم شود.

در مرکز دایره کلیک کنید تا منحنی بروکنر رسم شود.
در مرکز دایره کلیک کنید تا منحنی بروکنر رسم شود.

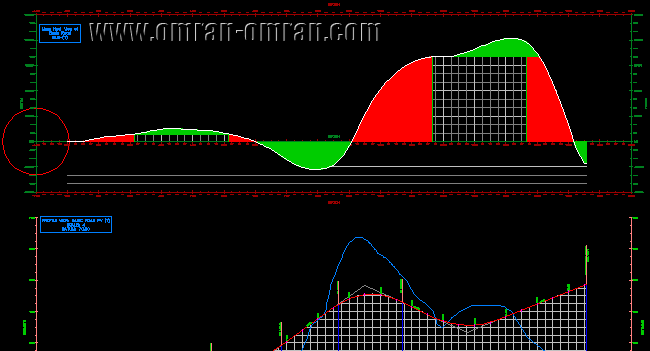

همانطور که در شکل مشخص است منحنی بروکنر ترسیم شده است. قسمتهای سبز رنگ نشاندهنده ی free haul distance میباشند. قسمتهای قرمز خارج از محدوده ی 300 فوت قرار گرفته اند.

منحنی بروکنر ترسیم شده.
منحنی بروکنر ترسیم شده.





نویسنده: سهند فرشادمنش

نویسنده بخش راهسازی و آموزش نرم افزار Civil3D دانش آموخته مقطع کارشناسی رشته ی عمران – دانشگاه گیلان
