آشنایی با تنظیمات گریدینگ

برای شروع این فایل را دانلود کنید.

پسورد: www.omran-omran.com



مرور تنظیمات گریدینگ (Grading) :

فایل بالا را دانلود کنید و در civil3d بارگذاری کنید:

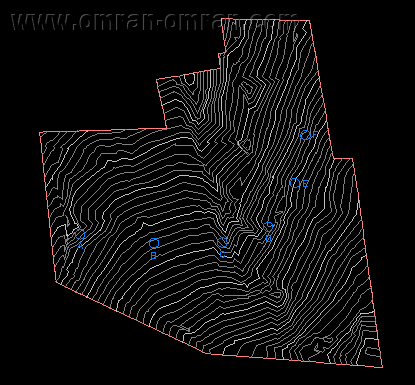

نمایی از فایل بارگذاری شده در Civil3d
نمایی از فایل بارگذاری شده در Civil3d

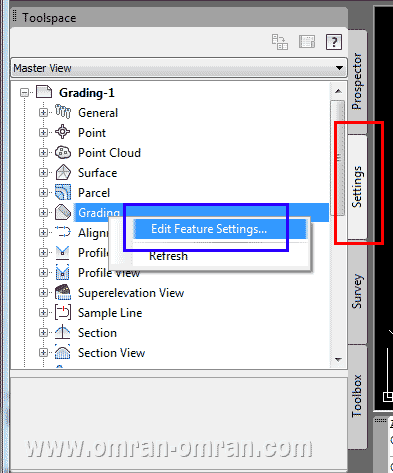

از ToolSpace و از تب Setting(با مستطیل قرمز مشخص است)، روی Grading کلیک راست کرده و Edit Feature Settings را انتخاب کنید. ما در این آموزش Civil3d فقط قصد داریم تنظیمات گریدینگ را بررسی کنیم.

از قسمت setting در toolspace تنظیمات گریدینگ را بررسی خواهیم کرد
از قسمت setting در toolspace تنظیمات گریدینگ را بررسی خواهیم کرد

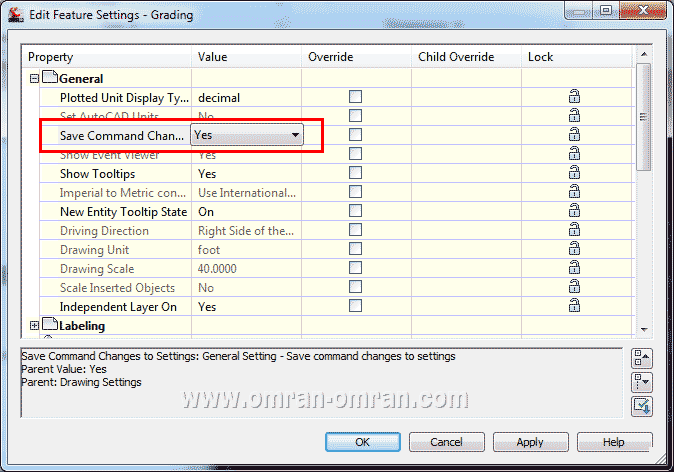

در پنجره ی باز شده روی علامت + کنار General کلیک کنید تا لیست زیر آن باز شود. به مسطتیلی قرمز که در شکل زیر مشخص است دقت کنید. مشخصه ی Save Command change to setting باید روی Yes تنظیم شده باشد. با Yes بودن این مشخصه، در صورتی که در اجرای گریدینگ، یک بار برای مثال 5% را وارد کنید، دفعه ی بعد از همین عدد 5% به عنوان پیش فرض استفاده خواهد شد. این مشخصه در ادامه کار را برای ما بسیار آسان خواهد کرد.

روی علامت + در کنار General کلیک کنید و لیست را بررسی کنید.
روی علامت + در کنار General کلیک کنید و لیست را بررسی کنید.

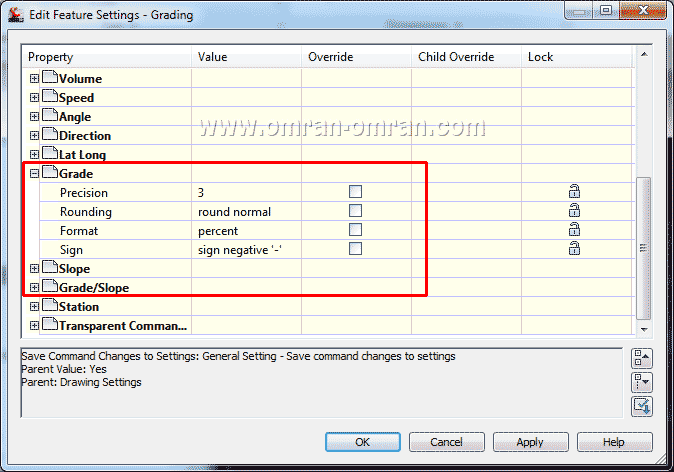

حال با Scroller لیست را پایین بیاوردی و به ترتیب روی علامت +  Grade, Slope و Grade/Slope کلیک کنید و آنها را نیز بررسی کنید. برای مثال در شکل زیر مشخصه ی Precision به معنی “دقت” تعداد رقم اعشاری Grade را نشان خواهد داد. به همین ترتیب بقیه ی گزینه ها را نیز چک کنید. در آموزشهای بعد به طور عملی با گریدینگ آشنا خواهید شد. روی Ok کلیک کنید و پنجره را ببندید.

Grade و Slope و Grade/Slop را نیز بررسی کنید.
Grade و Slope و Grade/Slop را نیز بررسی کنید.
